HASL Yüzey İşlemi FR4 6 Katmanlı PCB Kartı Bakır Kalınlığı 8OZ
| Menşe yeri | Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | FR4 |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | Boş karton, vakumlu |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | 360000 metrekare / yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Tahta kalınlığı | 3,0 mm | Bakır Kalınlığı | 8 OZ |
|---|---|---|---|
| Katman | 6 Katman | Malzeme | FR4 |
| dak. delik büyüklüğü | 0,2 mm | dak. Satır aralığı | 0,1 mm |
| Min. dak. line width hat genişliği | 0,1 mm | Ürün adı | Hibrit Devre Kartı |
| Serigrafi Rengi | Beyaz | Lehim maskesi rengi | Kırmızı |
| Yüzey | HASL | ||
| Vurgulamak | FR4 6 Katmanlı PCB Kartı,HASL 6 Katmanlı PCB Kartı,8OZ Bakır FR4 PCB Kartı |
||
Ürün Açıklaması

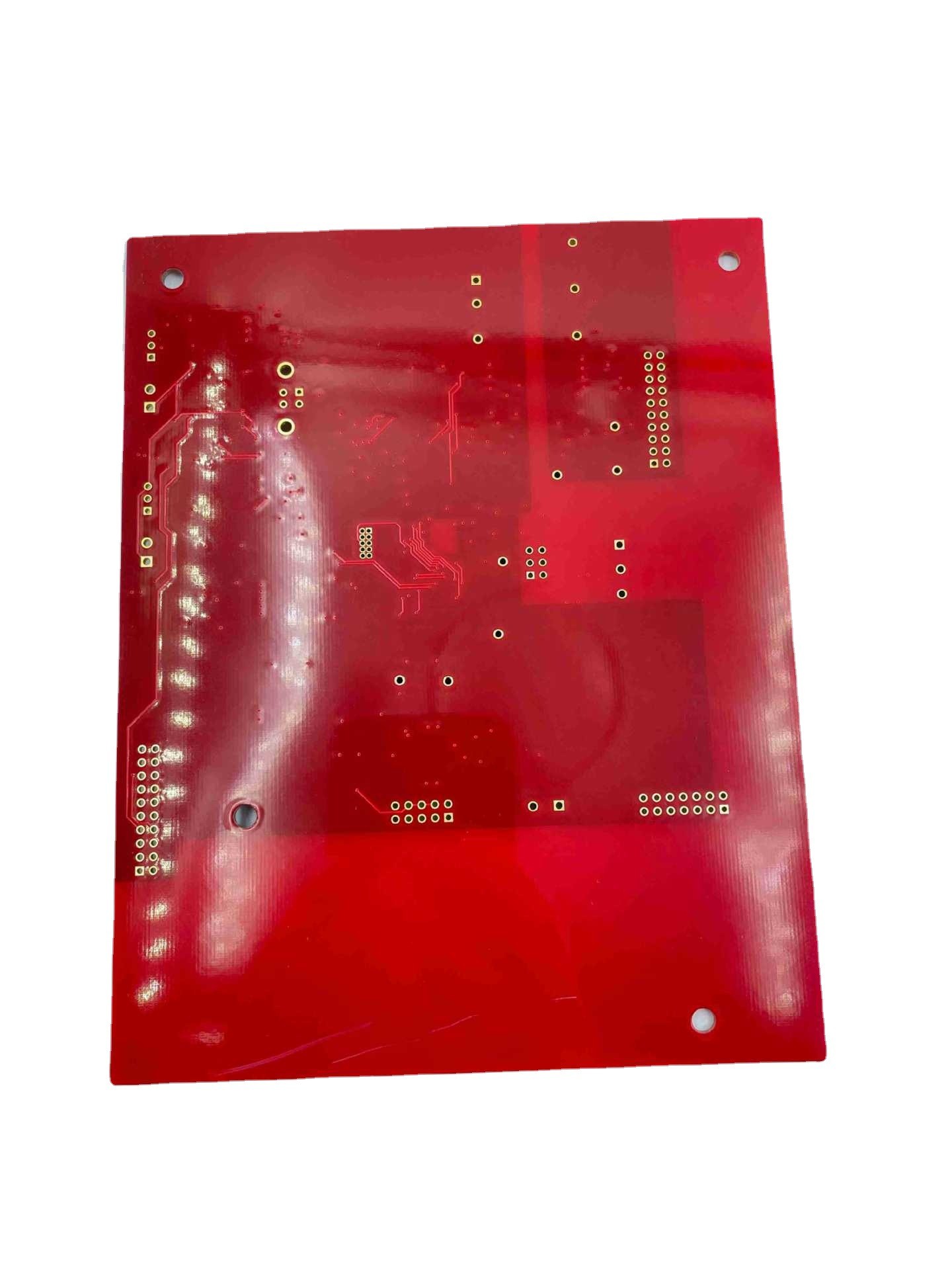

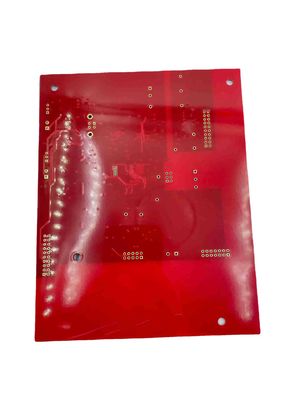

6 katmanlı tahta kalınlığı 3.0MM bakır kalınlığı 8OZ yüzey sprey kutusu
Kart, standart PCB'lere kıyasla nispeten kalın olan 3.0MM'lik bir kalınlığa sahiptir.Yüksek akım talepleri olan veya etkili ısı dağılımının gerekli olduğu uygulamalar için
8OZ'nin bakır kalınlığı da nispeten kalındır ve genellikle yüksek güç veya düşük direnç gerektiren uygulamalarda kullanılır.
Kart, daha karmaşık devre tasarımlarına ve daha yüksek bileşen yoğunluğuna izin veren altı katmana sahiptir.Altı katmanlı bir kart, daha fazla yönlendirme seçeneği ve sinyal ile güç katmanları arasında daha iyi ayrım sağladığı için daha iyi sinyal bütünlüğü de sağlayabilir.
Yüzey kalay püskürtme, bakır izleri üzerinde korozyon ve oksidasyondan korunmalarına yardımcı olmak için bir kalay tabakası sağlar.Bu yüzey işlemi, güvenilir lehim bağlantıları için önemli olan iyi lehimlenebilirliği de destekler.
Kalın levhalar, kalın bakır tabakalar ve kalay püskürtme kaplama kombinasyonu, kartın düşük direnç ve güvenilir lehim bağlantıları gerektiren yüksek güçlü uygulamalar için tasarlandığını gösterir.
| Öğe | kabiliyet |
| Temel malzeme | FR-4, Yüksek TG FR-4 , Halojensiz malzeme ,CEM-3,CEM-1,PTFE,Rogers ,Arlon ,Taconic,Alüminyum taban,Teflon,PI ,vb. |
| Katmanlar | 1-60 |
| Bitmiş iç/dış bakır kalınlığı | 0.5-6oz |
| Bitmiş tahta kalınlığı | 0,2-7,0 mm (≤0,2 mm'nin gözden geçirilmesi gerekiyor), HASL için ≤0,4 mm |
| Levha kalınlığı≤1.0mm: +/-0.1mm 1Tahta kalınlığı>2,0 mm: +/-8% |
|
| Maksimum panel boyutu | ≤2 tarafPCB: 600*1500mm Çok katmanlı PCB: 500*1200mm |
| Minimum iletken hattı genişliği/aralığı | İç katmanlar: ≥3/3mil Dış katmanlar: ≥3,5/3,5mil |
| Minimum delik boyutu | Mekanik delik: 0,15 mm Lazer deliği: 0,1 mm |
| Delme hassasiyeti: ilk delme İlk delme: 1mil İkinci sondaj: 4mil |
|
| Çarpıklık | Tahta kalınlığı≤0,79 mm: β≤1,0% 0.80≤Tahta kalınlığı≤2.4mm: β≤0.7% Tahta kalınlığı≥2,5 mm: β≤0,5% |
| Kontrollü Empedans | +/- %5 Ω(<50Ω),+/-%10(≥50Ω),≥50Ω+/-%5 (inceleme gerekiyor) |
| En Boy Oranı | 15:01 |
| Minimum kaynak halkası | 4 milyon |
| Min lehim maskesi köprüsü | ≥0,08 mm |
| Vias yeteneği takma | 0,2-0,8 mm |
| delik toleransı | PTH: +/-3 milyon NPTH: +/-2mil |
| Anahat profili | Kanal açma/ V-kesim/ Köprü/ Damga deliği |
| Lehim maskesi rengi | Yeşil, sarı, siyah, mavi, kırmızı, beyaz, mat yeşil |
| Bileşen işareti rengi | beyaz, sarı, siyah |
