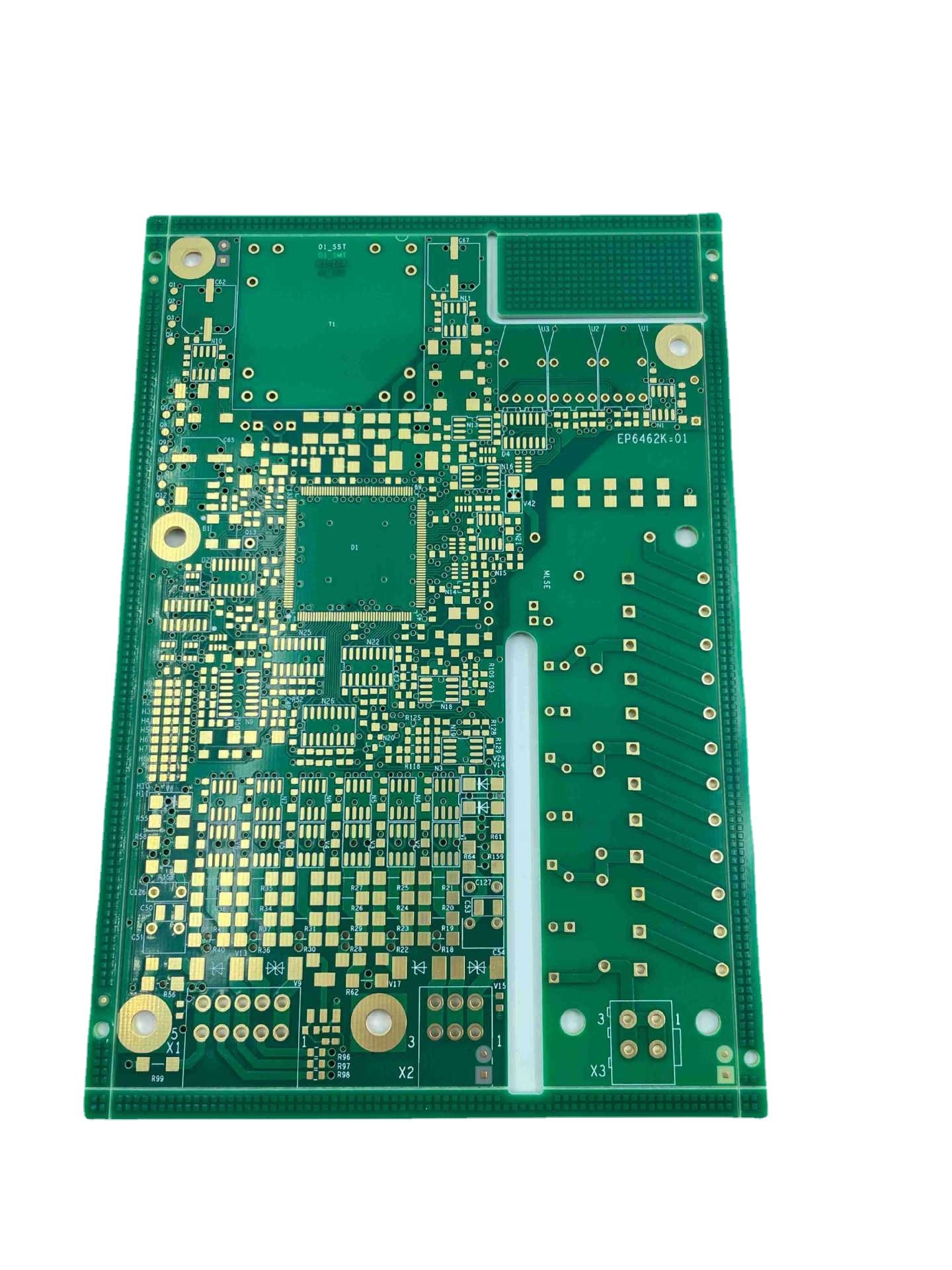

Yüksek TG Levha Malzemesi 8 Katmanlı PCB Kartı Yeşil Yağ 1.6MM Kalınlık

  • High TG Sheet Material 8 Layer PCB Board Green Oil 1.6MM Thickness
  • High TG Sheet Material 8 Layer PCB Board Green Oil 1.6MM Thickness
Menşe yeri Çin
Marka adı JIETENG
Sertifika ISO/TS16949/RoHS/TS16949
Model numarası FR4
Min sipariş miktarı pazarlık edilebilir
Fiyat negotiable
Ambalaj bilgileri Boş karton, vakumlu
Teslim süresi 5-8 iş günü
Ödeme koşulları pazarlık edilebilir
Yetenek temini 360000 metrekare / yıl

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Vurgulamak

Yüksek TG 8 Katmanlı PCB Kartı

,

Yeşil Yağ 8 Katmanlı PCB Kartı

,

1.6MM Kalınlık Yüksek TG PCB
Mesaj bırakın
Ürün Açıklaması

Yüksek TG sac malzeme 8 katmanlı tahta, yeşil yağ 1.6MM tahta kalınlığı devre kartı





Tek noktadan PCB Devre Kartı ve Elektronik Bileşen Montajı PCB PCBA Üreticisi

Fr4 PCB Devre Kartı Üreticisi OEM PCB Devre Kartı
FPC FPCB Flex PCB Esnek PCB Üretimi

Yüksek Kaliteli Çok Katmanlı PCB Montajı Çin PCB Üreticisi

OEM PCB Devre Kartı Üreticisi PCBA Montajı Çok Katmanlı Yüksek Frekanslı PCB
Çin PCBA Üreticisi Özel Otomotiv/Tıbbi/Endüstriyel Kontrol PCB PCBA Devre Kartı
Elektronik Özel Prototip PCBA Tertibatı Devre Kartı PCB



sıra Öğe kabiliyet
1 Temel malzeme FR-4, Yüksek TG FR-4 , Halojensiz malzeme ,CEM-3,CEM-1,PTFE,Rogers ,Arlon ,Taconic,Alüminyum taban,Teflon,PI ,vb.
2 Katmanlar 1-60
3 Bitmiş iç/dış bakır kalınlığı 0.5-6oz
4 Bitmiş tahta kalınlığı 0,2-7,0 mm (≤0,2 mm'nin gözden geçirilmesi gerekiyor), HASL için ≤0,4 mm
    Levha kalınlığı≤1.0mm: +/-0.1mm
1Tahta kalınlığı>2,0 mm: +/-8%
5 Maksimum panel boyutu ≤2 tarafPCB: 600*1500mm
Çok katmanlı PCB: 500*1200mm
6 Minimum iletken hattı genişliği/aralığı İç katmanlar: ≥3/3mil
Dış katmanlar: ≥3,5/3,5mil
7 Minimum delik boyutu Mekanik delik: 0,15 mm
Lazer deliği: 0,1 mm
    Delme hassasiyeti: ilk delme İlk delme: 1mil
İkinci sondaj: 4mil
8 Çarpıklık Tahta kalınlığı≤0,79 mm: β≤1,0%
0.80≤Tahta kalınlığı≤2.4mm: β≤0.7%
Tahta kalınlığı≥2,5 mm: β≤0,5%
9 Kontrollü Empedans +/- %5 Ω(<50Ω),+/-%10(≥50Ω),≥50Ω+/-%5 (inceleme gerekiyor)
10 En Boy Oranı 15:01
11 Minimum kaynak halkası 4 milyon



Yüksek TG Levha Malzemesi 8 Katmanlı PCB Kartı Yeşil Yağ 1.6MM Kalınlık 0

Shenzhen Jieteng Circuit Co., Ltd., gelişmiş üretim ekipmanı ve teknolojisinin kullanımı yoluyla yüksek kaliteli PCB'ler sağlamaya kendini adamıştır.Şirketin deneyimli mühendis ve teknisyen ekibi, PCB'lerinin özel gereksinimlerini karşılamasını sağlamak için müşterilerle yakın işbirliği içinde çalışır.

Şirket, kalite taahhüdünün yanı sıra kaliteye de büyük önem vermektedir.müşteri servisi.Jieteng Circuit Co., Ltd., sağlamak için müşterileriyle yakın bir şekilde çalışır.kişiselleştirilmiş çözümlerve tüm süreç boyunca destekPCB üretim süreci, tasarımdan teslimata.
