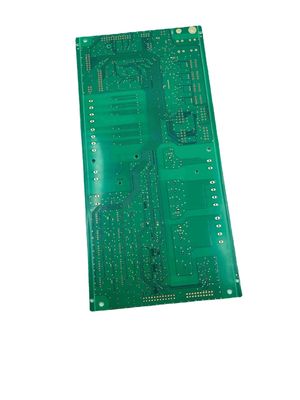

Özelleştirilmiş Çok Katmanlı Elektronik Yüksek Frekanslı PCB'ler Prototip Üretimi
| Menşe yeri | Guangdong, Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | pcb |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | İç vakum paketleme, dış standart karton |
| Teslim süresi | Teslimat için 5-10 gün |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | Yılda 150000 Metrekare/Metrekare |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Lehim maskesi | Green. Yeşil. Red. Kırmızı. Blue. Mavi. White. B | Malzeme | FR4 CEM1 CEM3 Yükseklik TG |
|---|---|---|---|
| Lehim maskesi rengi | Yeşil/beyaz/sarı/siyah/mavi/mor | Katman | 1-40 (≥30 katmanın gözden geçirilmesi gerekiyor) |
| Başvuru | Sanayi/Tıbbi/Tüketici elektroniği | ||
| Vurgulamak | Elektronik Yüksek Frekanslı PCB'ler,Çok Katmanlı Yüksek Frekanslı PCB'ler,CEM1 Özelleştirilmiş PCB Prototipi |
||
Ürün Açıklaması
Özelleştirilmiş PCB prototip devre kartı elektronik PCB panoları fabrikasyon çok katmanlı PCB üretimi
Temel ayrıntılar
| Öğe | RPCB | İGE |
| minimum satır genişliği/satır aralığı | 3MIL/3MIL(0.075mm) | 2MIL/2MIL(0.05MM) |
| minimum delik çapı | 6MIL(0.15MM) | 6MIL(0.15MM) |
| minimum lehim direnci açıklığı (tek taraflı) | 1,5 MIL(0,0375 MM) | 1,2 MİL(0,03 MM) |
| minimum lehim direnci köprüsü | 3MİL(0,075MM) | 2,2 MİL(0,055 MM) |
| maksimum görünüş Oranı (kalınlık/delik çapı) | 10:1 | 8:1 |
| empedans kontrol doğruluğu | +/-8% | +/-8% |
| bitmiş kalınlık | 0,3-3,2 mm | 0,2-3,2 mm |
| maksimum kart boyutu | 630MM*620MM | 620MM*544MM |
| maksimum bitmiş bakır kalınlığı | 6 OZ(210UM) | 2oz(70um) |
| minimum tahta kalınlığı | 6MIL(0.15MM) | 3MİL(0,076MM) |
| maksimum katman | 14 yıl | 12 inç |
| yüzey işleme | HASL-LF, OSP , Daldırma Altın, Daldırma Kalay , Daldırma Ag |
Daldırma Altın, OSP, seçici daldırma altın, karbon baskı |
| Min/maks lazer delik boyutu | / | 3MIL / 9.8MIL |
| lazer delik boyutu toleransı | / | %10 |
