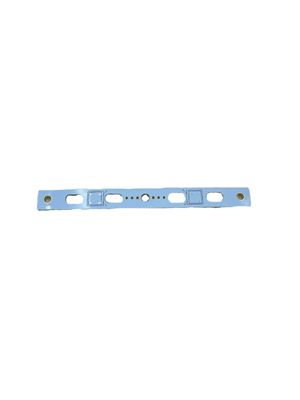

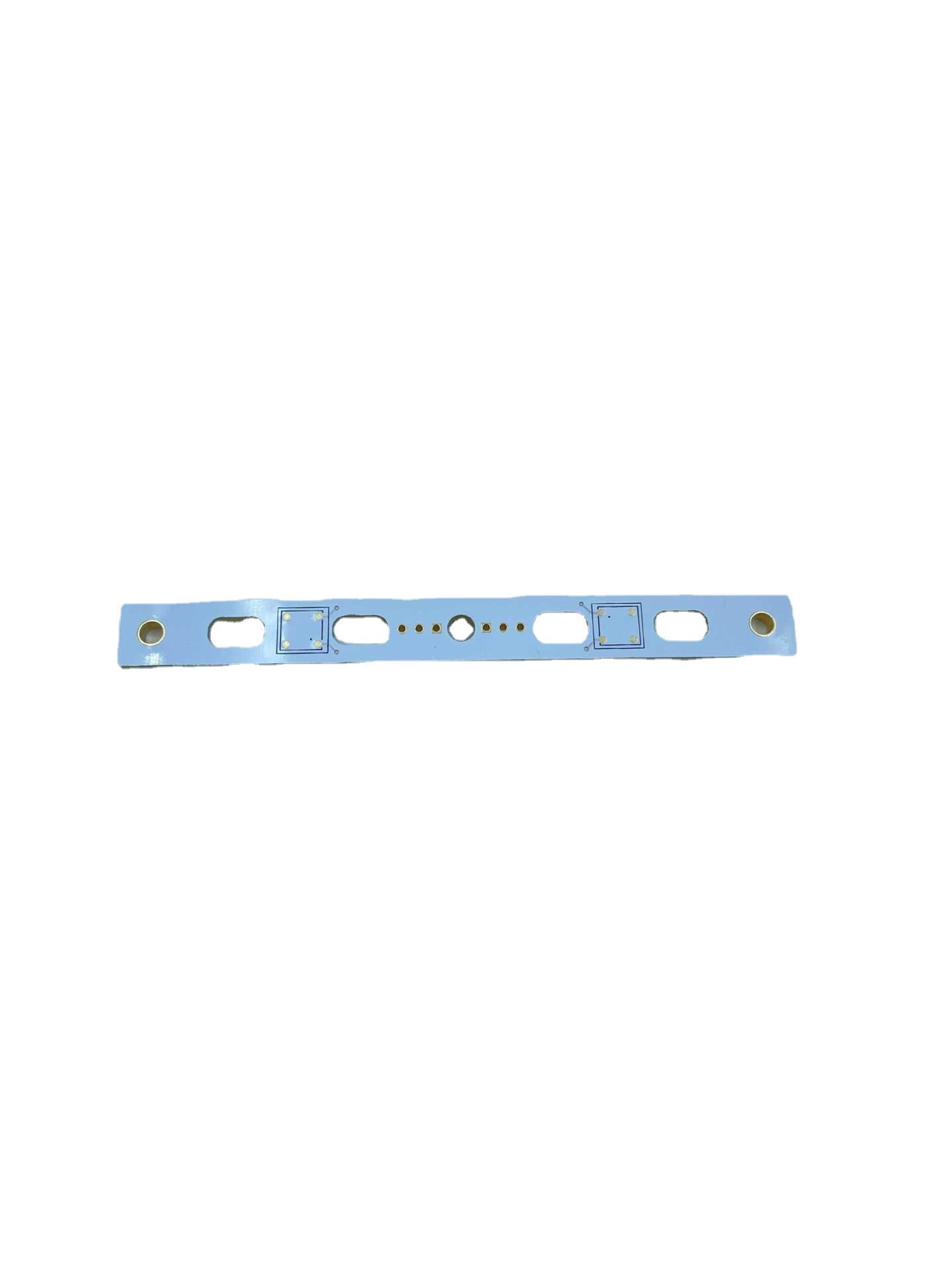

Rogers 5880 Çok Katmanlı Baskılı Devre Kartı Daldırma Altın Kart İşleme
| Menşe yeri | Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | FR4 |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | Boş karton, vakumlu |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | 150000 metrekare / yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Temel malzeme | 5880 | Bakır Kalınlığı | 1/2OZ 1OZ 2OZ 3OZ |
|---|---|---|---|
| Tahta kalınlığı | 1,2 mm | Min. dak. Hole Size Delik büyüklüğü | 0,25 mm |
| Min. dak. Line Width Hat genişliği | 3 milyon | Yüzey | HAL, ENIG, Altın Kaplama, Daldırma Altın, OSP |
| Vurgulamak | 3 OZ Çok Katmanlı Baskılı Devre Kartı,OSP Çok Katmanlı Baskılı Devre Kartı,SMT Montaj Hizmeti Rogers 5880 |
||
Ürün Açıklaması
Rogers 5880 çok katmanlı baskılı devre daldırma altın tahta işleme
Rogers 5880, yüksek performanslı uygulamalar için baskılı devre kartlarının (PCB'ler) üretiminde yaygın olarak kullanılan yüksek frekanslı bir alt tabaka malzemesidir.Düşük dielektrik sabiti ve kayıp teğetine sahiptir, bu da onu yüksek hızlı dijital ve RF devrelerinde kullanım için ideal kılar.
Rogers 5880 malzemesiyle yapılmış çok katmanlı bir PCB, çok sayıda alt tabaka malzemesi katmanına ve bakır izlerine sahip olacaktır.Çok katmanlı PCB'ler, daha karmaşık devre gerektiren uygulamalarda kullanılır ve tek veya iki katmanlı PCB'lere kıyasla işlevselliği artırabilir ve boyutu azaltabilirler.
Daldırma altın, bir PCB yüzeyindeki bakır izlerine ve tamponlara uygulanan bir yüzey işlemidir.Oksidasyona ve diğer korozyon biçimlerine karşı iyi koruma sağlar ve genellikle yüksek güvenilirlikli uygulamalarda kullanılır.
| PCB Öğesi | Üretim Kapasitesi |
| Katman Sayıları | 1--80L |
| Temel malzeme | FR4,Yüksek-TG FR4,CEM3,alüminyum,Yüksek Frekans(Rogers,Taconic,Aron,PTFE,F4B) |
| Malzeme Kalınlığı(mm) | 0,40, 0,60, 0,80, 1,00, 1,20, 1,50, 1,60, 2,0, 2,4, 3,2 |
| Maksimum tahta boyutu (mm) | 1200x400mm |
| Kart Anahat Toleransı | ±0,15 mm |
| Tahta kalınlığı | 0,4 mm--3,2 mm |
| Kalınlık Toleransı | ±8% |
| Minimum satır/boşluk | 0,1 mm |
| Minimum Halka Halka | 0,1 mm |
| SMD Perdesi | 0,3 mm |
| delikler | |
| Minimum Delik Boyutu (mekanik) | 0,2 mm |
| Minimum Delik Boyutu (lazer deliği) | 0,1 mm |
| Delik Boyutu Tol (+/-) | PTH:±0,075 mm;NPTH: ±0,05 mm |
| Delik Konumu Tol | ±0,075 mm |
| Kaplama | |
| HASL/LF HAL | 2.5um |
| Daldırma Altın | Nikel 3-7um Au:1-5u'' |
| Yüzey | HAL,ENIG,Altın Kaplama,Immersiyon Altın,OSP |
| Bakır Ağırlığı | 0,5--6 ons |
Shenzhen Jieteng Circuit Co., Ltd.
Devre kartları, işleme ve OEM hizmetleri geliştirip tasarlayabilen PCB devre kartlarının üretiminde uzmanlaşmış bir fabrikadır.
