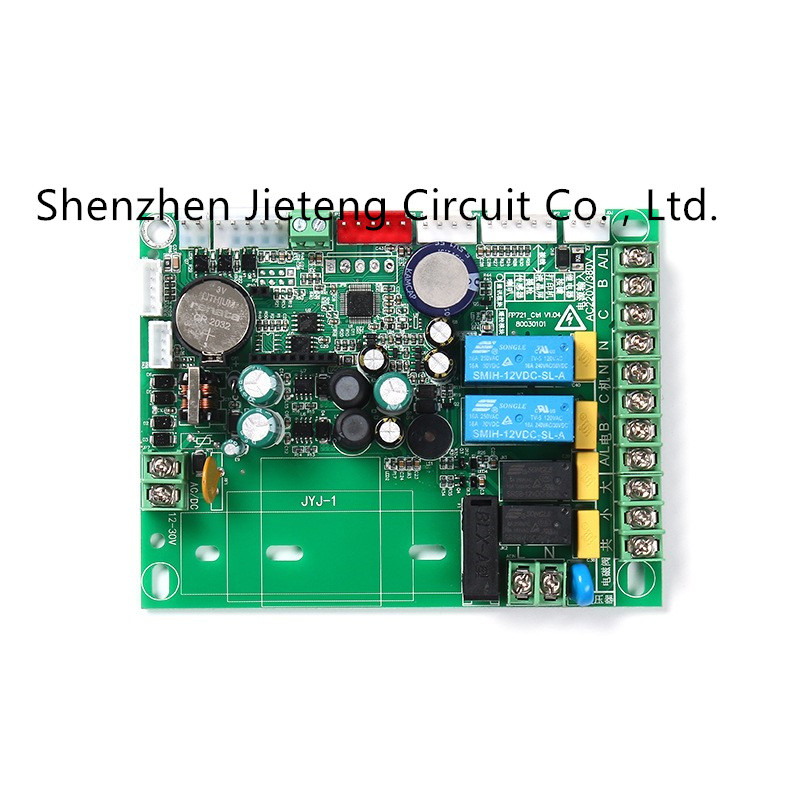

Endüstriyel Kontrol SMT Montaj Hizmeti 8 Katmanlı PCB Anakart
| Menşe yeri | Guangdong, Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | PCBA |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | İç vakumlu veya plastik paket, dış Karton kutu paket |
| Teslim süresi | 3-10 gün teslimat |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | Haftada 50000 Adet / Adet |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Uygulama | SMT PCB Montaj Üretim Hattı | Kullanım | JUKI MAKİNA |
|---|---|---|---|
| Ağırlık | 190KG | Güç kaynağı | AC220V 50Hz / AC110V 60Hz |
| Vurgulamak | Endüstriyel SMT Montaj Hizmeti,8 Katmanlı SMT Montaj Hizmeti,Endüstriyel 8 katmanlı pcb anakart |
||
Ürün Açıklaması
Çok katmanlı enstrüman devre endüstriyel kontrol ekipmanları kontrol anakart PCB çapraz gömülü delikli kurulu
Temel ayrıntılar
|
Öğe
|
Çok Katmanlı PCB Yüksek Yoğunluklu Devre Kartı
|
|
katman sayısı
|
1-30 katman
|
|
Malzeme
|
FR4(Yüksek TG, Halojensiz, yüksek frekans), CEM1, CEM3,BT,Al bazlı malzeme vb.
Tedarikçi: SY,KB,ITEQ,Isola,Nelco,Rogers,Gance,Mitsui
|
|
Maksimum panel boyutu
|
32±20(800mm±508mm)
|
|
Minimum genişlik/boşluk(min)
|
4mil/4mil
|
|
Maksimum bakır ağırlığı
|
İç katman için 140um(4oz)
Dış katman için 175um(5oz)
|
|
Minimum makine matkap boyutu
|
0,2 mm(8mil)
|
|
Delik tipi aracılığıyla
|
Kör/Gömülü/tıkalı
|
|
Bitmiş levhanın kalınlığı
|
0,20-6,0 mm
|
|
Hata payı
|
İç katmanın iç katmana kaydı: ± 3mil
Delik pozisyonunun doğruluğu:±2mil
Dilimlenmiş slot toleransı:±3mil
PTH çapı toleransı:±3mil
NPTH çapı toleransı:±2mil
PTH deliği bakır kalınlığı: 0.4-2mil
Görüntüden görüntüye tolerans:±3mil
Aşındırma toleransı:±1mil
Lehim maskesi kayıt toleransı: ±2mil
Bitmiş tahta : Kalınlık<=1.0mm: +/-0.1mm
Kalınlık>0.1mm:+/-10%
Ana hat yönlendiricisi: +/-0,1 mm
Ana Hat Puanı: +/-0,2 mm
|
|
Lehim maskesi rengi
|
Yeşil, Siyah, Mavi, Kırmızı, Beyaz ve benzeri
|
|
Yüzey sürtünmesi
|
HASL,HASL Kurşunsuz,OSP,Immersion Gold,Immersion Ti,Immersion Sliver, Flash gold,Seçici Altın kaplama(120u'ya kadar altın kalınlığı),Altın incir,Karbon baskı,Peelabe Maske
|
|
Lehim lehiminin sertliği
|
>=6H
|
|
Anahat tamamlandı
|
CNC, V-KESME, Delme
|
|
Hattın soyma gücü
|
≥61B/inç
|
|
Çözgü ve büküm
|
≤0,7%
|
