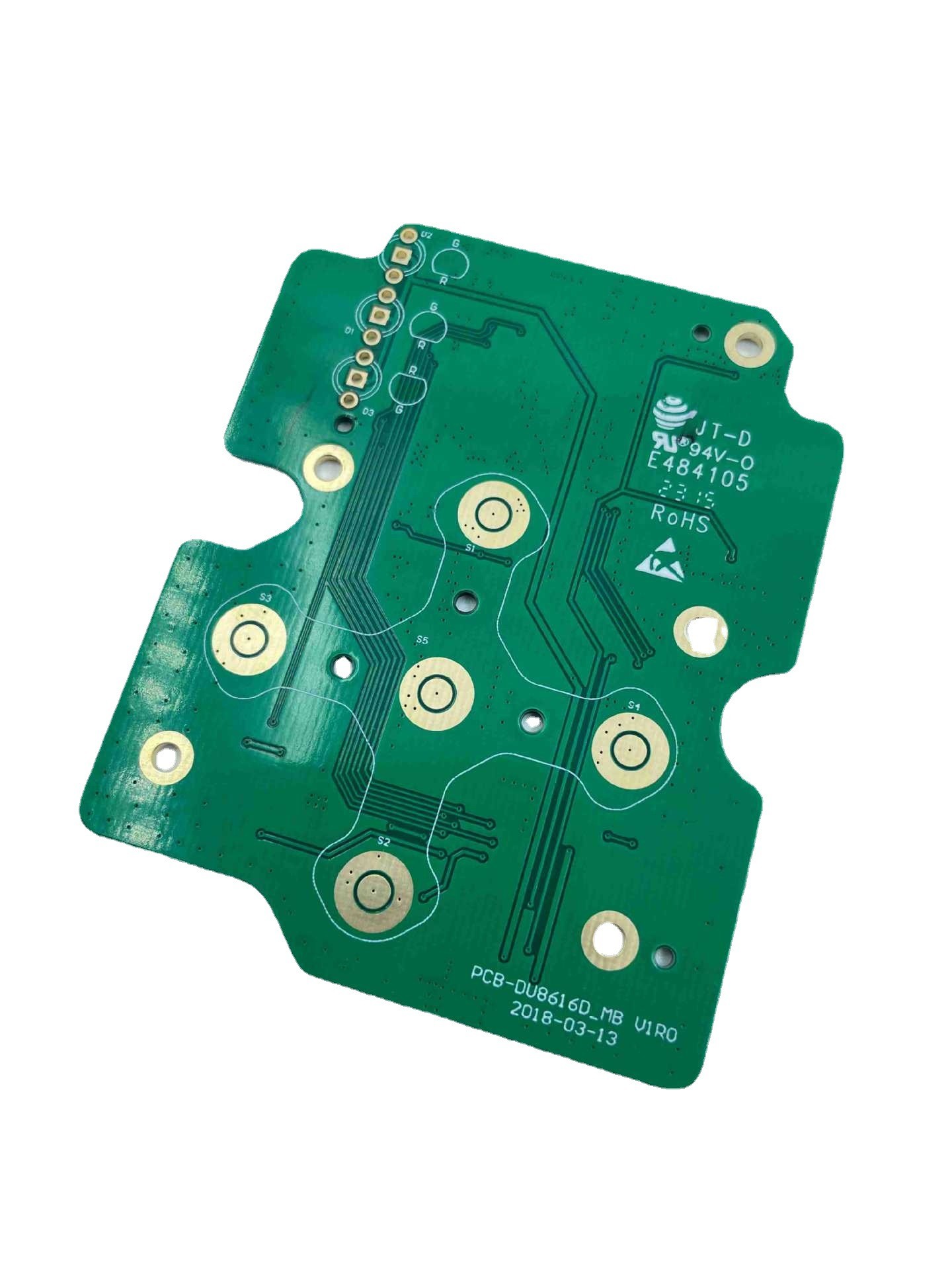

Rogers yüzeyinde FR4 Çok Katmanlı Baskılı Devre Kartı Daldırma Altın
| Menşe yeri | Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | FR4 |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | Boş karton, vakumlu |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | 360000 metrekare / yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Vurgulamak | FR4 Çok Katmanlı Baskılı Devre Kartı,Halojensiz Çok Katmanlı Baskılı Devre Kartı,Halojensiz 4 Katmanlı PCB Kartı |
||
|---|---|---|---|
Ürün Açıklaması
Rogers 4350 levha 4 katmanlı tahtanın yüzeyine daldırma altın
Daldırma altın kaplamalı Rogers 4350 4 katmanlı kart hakkında bazı ayrıntılar:
Levha, mükemmel termal ve mekanik özellikleriyle bilinen yüksek performanslı bir laminat olan Rogers 4350 malzemeden yapılmıştır.Rogers 4350 tipik olarak radyo frekansı ve mikrodalga devreleri gibi yüksek frekanslı uygulamalarda kullanılır.
Levhanın dört katmanı vardır, yani yalıtım katmanlarıyla ayrılmış dört iletken malzeme katmanı vardır.Dört katmanlı panolar tipik olarak iki katmanlı panolardan daha yüksek karmaşıklık gerektiren uygulamalarda kullanılır.
Tahta, lehimleme için mükemmel olan düz ve düz bir yüzey sağlayan bir daldırma altın kaplamaya sahiptir.Daldırma altın yüzeyi, kart üzerindeki bakır izlerini de oksidasyon ve korozyondan korur.
Rogers 4350 malzemesinin daldırma altın kaplama ile birleşimi, kartın yüksek performans ve güvenilirlik gerektiren yüksek frekanslı uygulamalar için tasarlandığını gösterir.
| Öğe | kabiliyet |
| Temel malzeme | FR-4, Yüksek TG FR-4 , Halojensiz malzeme ,CEM-3,CEM-1,PTFE,Rogers ,Arlon ,Taconic,Alüminyum taban,Teflon,PI ,vb. |
| Katmanlar | 1-60 |
| Bitmiş iç/dış bakır kalınlığı | 0.5-6oz |
| Bitmiş tahta kalınlığı | 0,2-7,0 mm (≤0,2 mm'nin gözden geçirilmesi gerekiyor), HASL için ≤0,4 mm |
| Levha kalınlığı≤1.0mm: +/-0.1mm 1Tahta kalınlığı>2,0 mm: +/-8% |
|
| Maksimum panel boyutu | ≤2 tarafPCB: 600*1500mm Çok katmanlı PCB: 500*1200mm |
| Minimum iletken hattı genişliği/aralığı | İç katmanlar: ≥3/3mil Dış katmanlar: ≥3,5/3,5mil |
| Minimum delik boyutu | Mekanik delik: 0,15 mm Lazer deliği: 0,1 mm |
| Delme hassasiyeti: ilk delme İlk delme: 1mil İkinci sondaj: 4mil |
|
| Çarpıklık | Tahta kalınlığı≤0,79 mm: β≤1,0% 0.80≤Tahta kalınlığı≤2.4mm: β≤0.7% Tahta kalınlığı≥2,5 mm: β≤0,5% |
| Kontrollü Empedans | +/- %5 Ω(<50Ω),+/-%10(≥50Ω),≥50Ω+/-%5 (inceleme gerekiyor) |
| En Boy Oranı | 15:01 |
| Minimum kaynak halkası | 4 milyon |
| Min lehim maskesi köprüsü | ≥0,08 mm |
| Vias yeteneği takma | 0,2-0,8 mm |
| delik toleransı | PTH: +/-3 milyon NPTH: +/-2mil |
| Anahat profili | Kanal açma/ V-kesim/ Köprü/ Damga deliği |
| Lehim maskesi rengi | Yeşil, sarı, siyah, mavi, kırmızı, beyaz, mat yeşil |
| Bileşen işareti rengi |
beyaz, sarı, siyah
|
Shenzhen Jieteng Circuit Co., Ltd., Shenzhen, Çin'de bulunan bir Baskılı Devre Kartı (PCB) üreticisidir.Şirket, endüstriyel, otomotiv, telekom ve tüketici elektroniği dahil olmak üzere çok çeşitli uygulamalar için yüksek kaliteli PCB üretiminde uzmanlaşmıştır.
Şirket, tek taraflı, çift taraflı ve çok katmanlı PCB'lerin yanı sıra yüksek sıcaklık, yüksek frekans ve diğer zorlu uygulamalar için özel PCB'ler dahil olmak üzere çok çeşitli PCB çözümleri sunmaktadır.Ayrıca yüzey hazırlığı, lehim maskesi uygulaması ve serigrafi gibi ek hizmetler de sağlamaktayız.
Shenzhen Jieteng Circuit Co., Ltd. kendini kaliteye ve yeniliğe adamıştır, şirket PCB'lerinin en yüksek standartları karşılamasını sağlamak için gelişmiş üretim ekipmanı ve teknolojisinden yararlanır.Deneyimli mühendis ve teknisyenlerden oluşan bir ekiple, PCB'lerimizin özel gereksinimlerini karşılamasını sağlamak için müşterilerimizle yakın bir şekilde çalışıyoruz.
Kalite taahhüdünün yanı sıra şirket, müşteri hizmetlerine de büyük önem vermektedir.Tasarımdan teslimata kadar PCB üretim süreci boyunca bireysel çözümler ve destek sağlamak için müşterilerimizle yakın bir şekilde çalışıyoruz.
