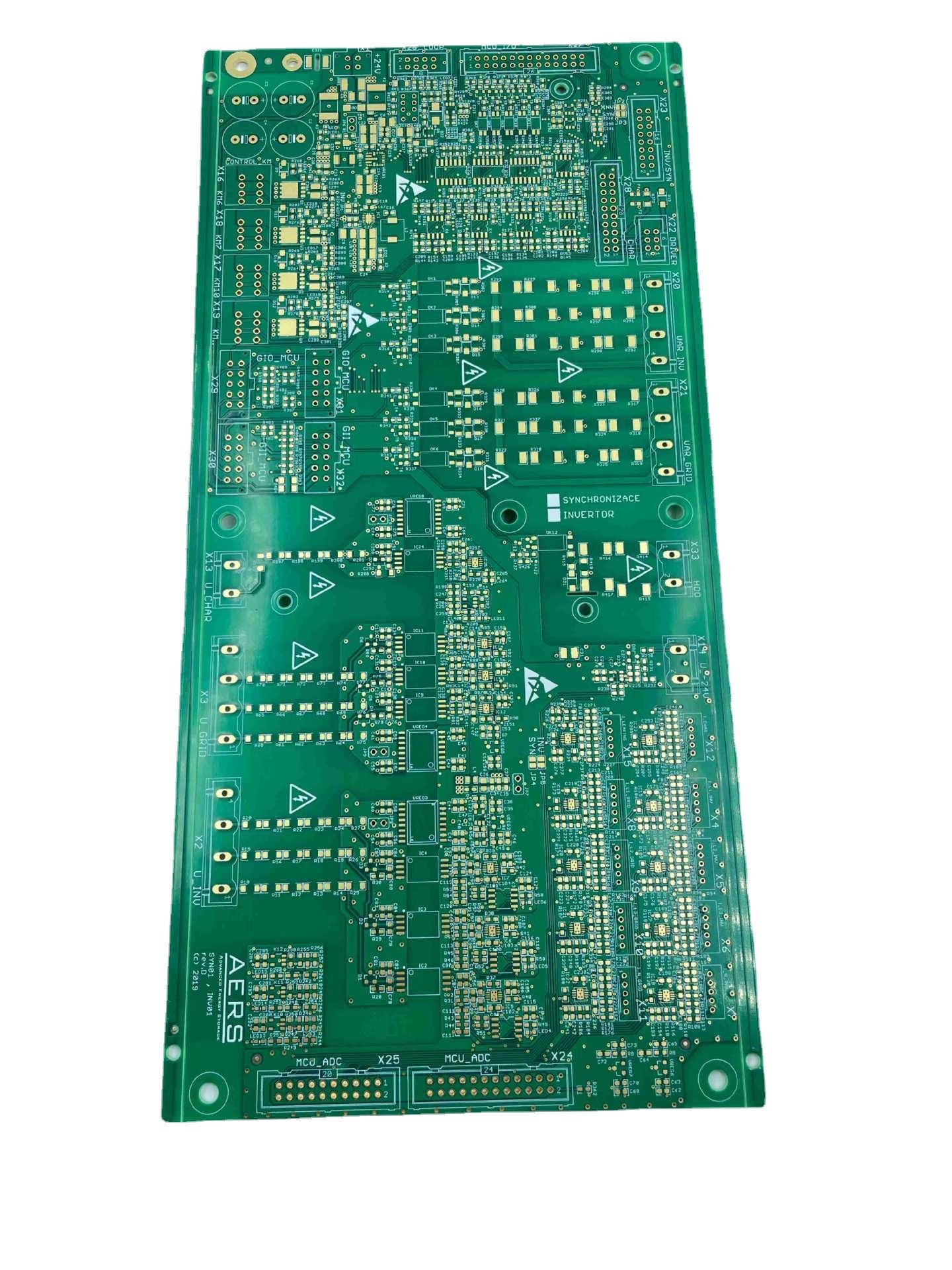

Kalınlık 1.6mm FR4 Malzeme 2 Katmanlı PCB Kartı Yeşil Lehim Maskesi
| Menşe yeri | Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | FR4 |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | Boş karton, vakumlu |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | 360000 metrekare / yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Bakır Kalınlığı | 1 oz | Katman | 2 |
|---|---|---|---|
| Malzeme | FR4 | Minimum Delik Boyutu | 0,2 mm |
| Minimum Satır Aralığı | 0,1 mm | Minimum Satır Genişliği | 0,1 mm |
| Anahat Toleransı | +/-0,2 mm | Serigrafi Rengi | Beyaz |
| Lehim maskesi rengi | Yeşil | Kalınlık | 1,6 mm |
| Tip | Çok Katmanlı Baskılı Devre Kartı | ||
| Vurgulamak | FR4 Malzeme 2 Katmanlı PCB Kartı,Kalınlık 1.6mm 2 Katmanlı PCB Kartı,TS16949 Çok Katmanlı Baskılı Devre Kartı |
||
Ürün Açıklaması
FR4 2 katmanlı kart, lehim maskesi yeşil yağ, yüzeye daldırma altın
Yeşil lehim maskesi ve daldırma altın yüzeye sahip FR4 2 katmanlı kart hakkında bazı ayrıntılar:
Kart, PCB üretiminde yaygın olarak kullanılan cam takviyeli epoksi laminat malzeme olan FR4 malzemeden yapılmıştır.
Levhanın iki katmanı vardır, bu da bir yalıtım katmanıyla ayrılmış iki iletken malzeme katmanına sahip olduğu anlamına gelir.İki katmanlı panolar genellikle daha basit devrelerde veya maliyetin önemli olduğu yerlerde kullanılır.
Kart, bakır izlerini korumak ve lehim köprülerini önlemek için panoya uygulanan bir tür koruyucu kaplama olan yeşil bir lehim maskesine sahiptir.Yeşil renk, PCB üretiminde kullanılan standart bir renktir.
Tahta, lehimleme için ideal düz ve düz bir yüzey sağlayan bir yüzey kaplaması türü olan daldırmalı altın yüzeye sahiptir.Daldırma altın kaplama, tahtadaki bakır izlerini de oksidasyon ve korozyondan korur.
Genel olarak, yeşil lehim maskesi ve yüzeye daldırmalı altın içeren bu FR4 2 katmanlı kart, basit devreler için veya maliyetin önemli olduğu yerler için tasarlanmış standart bir karttır.Kart, bakır izlerini korumak için yeşil bir lehim maskesi ile kaplanmıştır ve dış bağlantılar için güvenilir ve korozyona dayanıklı bir temas yüzeyi sağlamak üzere daldırma altın yüzey ile tamamlanmıştır.
| Öğe | kabiliyet |
| Temel malzeme | FR-4, Yüksek TG FR-4 , Halojensiz malzeme ,CEM-3,CEM-1,PTFE,Rogers ,Arlon ,Taconic,Alüminyum taban,Teflon,PI ,vb. |
| Katmanlar | 1-60 |
| Bitmiş iç/dış bakır kalınlığı | 0.5-6oz |
| Bitmiş tahta kalınlığı | 0,2-7,0 mm (≤0,2 mm'nin gözden geçirilmesi gerekiyor), HASL için ≤0,4 mm |
| Levha kalınlığı≤1.0mm: +/-0.1mm 1Tahta kalınlığı>2,0 mm: +/-8% |
|
| Maksimum panel boyutu | ≤2 tarafPCB: 600*1500mm Çok katmanlı PCB: 500*1200mm |
| Minimum iletken hattı genişliği/aralığı | İç katmanlar: ≥3/3mil Dış katmanlar: ≥3,5/3,5mil |
| Minimum delik boyutu | Mekanik delik: 0,15 mm Lazer deliği: 0,1 mm |
| Delme hassasiyeti: ilk delme İlk delme: 1mil İkinci sondaj: 4mil |
|
| Çarpıklık | Tahta kalınlığı≤0,79 mm: β≤1,0% 0.80≤Tahta kalınlığı≤2.4mm: β≤0.7% Tahta kalınlığı≥2,5 mm: β≤0,5% |
| Kontrollü Empedans | +/- %5 Ω(<50Ω),+/-%10(≥50Ω),≥50Ω+/-%5 (inceleme gerekiyor) |
| En Boy Oranı | 15:01 |
| Minimum kaynak halkası | 4 milyon |
| Min lehim maskesi köprüsü | ≥0,08 mm |
| Vias yeteneği takma | 0,2-0,8 mm |
| delik toleransı | PTH: +/-3 milyon NPTH: +/-2mil |
| Anahat profili | Kanal açma/ V-kesim/ Köprü/ Damga deliği |
| Lehim maskesi rengi | Yeşil, sarı, siyah, mavi, kırmızı, beyaz, mat yeşil |
| Bileşen işareti rengi | beyaz, sarı, siyah |
| yüzey işleme | OSP: 0.2-0.5um HASL: 2-40um Kurşunsuz HASL: 2-40um ENIG: Au 1-10U'' ENEPIG: PB 2-5U''/ Au 1-8U'' Daldırma Kalay: 0.8-1.5um Daldırma gümüşü: 0.1-1.2um Soyulabilir mavi maske karbon mürekkebi Altın kaplama: Au 1-150U'' |
| E-Sınav | Uçan prob test cihazı: 0,4-6,0 mm, maks. 19,6*23,5 inç |
| Test pedinden tahta kenarına kadar olan minimum mesafe: 0,5 mm | |
| Minimum iletkenlik direnci : 5 Ω | |
| Maksimum izolasyon direnci : 250 MΩ | |
| Maksimum test gerilimi : 500 V | |
| Minimum test pedi çapı: 6 mil | |
| Minimum test pedinden ped aralığına: 10 mil | |
|
Maksimum test akımı: 200 MA
|
