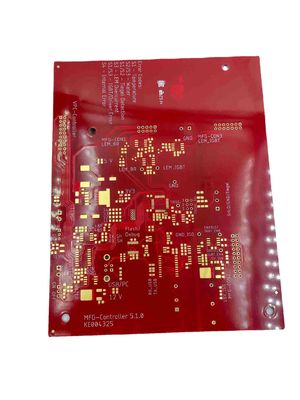

Çok Katmanlı Prototip PCB Montajı Özel Dikdörtgen Düzensiz Şekil
| Menşe yeri | Guangdong, Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | pcb |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | İç vakum paketleme, dış standart karton |
| Teslim süresi | Teslimat için 5-8 gün |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | Yılda 150000 Metrekare/Metrekare |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Vurgulamak | Çok Katmanlı Prototip PCB Düzeneği,Dikdörtgen Prototip PCB Düzeneği,Düzensiz Çok Katmanlı Devre Kartı |
||
|---|---|---|---|
Ürün Açıklaması
Özel çok katmanlı devre kartı işleme, tasarım araştırması ve geliştirmesi sağlamalıdır
Temel ayrıntılar
| Katman | 1~64 Katman |
| Malzeme | FR4, CEM1, CEM3, Yükseklik TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, Alüminyum |
| Üretim kapasitesi | 30000 ㎡/ay |
| tahta şekli | Dikdörtgen, Yuvarlak, Yuvalar, Kesikler, Karmaşık Düzensiz |
| tahta kesme | Kesme, V Puanı, Sekme Yönlendirmeli, Karşı Batık |
| Tahta kalınlığı | 0,2~8,0 mm, Esnek 0,1-0,25 mm |
| bakır ağırlığı | 0.5oZ~12oZ |
| Lehim maskesi | Çift taraflı Yeşil LPI, Kırmızı, Beyaz, Sarı, Mavi, Siyah, Mor vb.Lehim maskesi |
| serigraf | Çift Taraflı veya Tek Taraflı Beyaz, Sarı, Siyah vb. |
| Minimum çizgi genişliği/boşluğu | 0,08 mm/3 mil |
| Maksimum kart boyutları | 25,6 inç*43,3 inç veya 650 mm*1100 mm |
| Minimum delik çapı | 0,1 mm |
| Minimum Lazer Matkap delik çapı | 0,075 mm |
| Yüzey | HASL, ENIG, Daldırma Kalay, Daldırma Gümüş, OSP,ENEPIG vb. |
| Levha kalınlığı toleransı | ± %10 |
| Minimum yuva genişliği | 0,12", 3,0 mm veya 120 mil |
| V-skoru derinliği | Levha kalınlığının %20-25'i |
| PTH Et Kalınlığı | >0,025 mm |
| PTH Delik Çapı Toleransı | ±0,076 mm |
| PTH Olmayan Delik Çapı Toleransı | ±0,05 mm |
| Delik Konum Sapması | ±0,076 mm |
| Lavabo delikleri | Evet |
| Kalite Standardı | IPC-A600F/MIL-STD-105D |
| Tasarım dosyası formatı | Gerber RS-274X, 274D, Eagle ve AutoCAD'S DXF,DWG |
