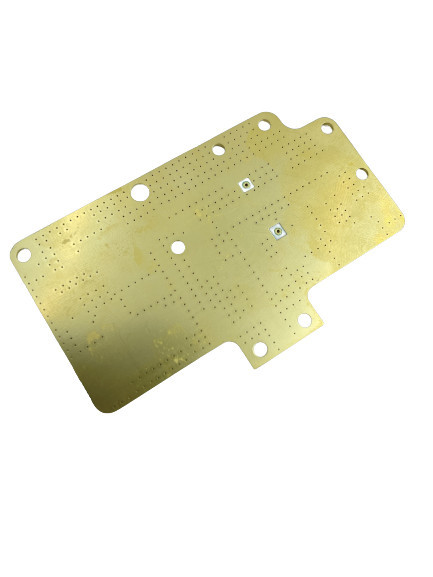

Daldırma Altın 6 Katmanlar PCB SMT Montajı 8mil Yeşil Lehim Maskesi
| Menşe yeri | Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | FR4 |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | Boş karton, vakumlu |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | 360000 metrekare / yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Vurgulamak | Daldırma Altın PCB SMT Montajı,8mil PCB SMT Montajı,Daldırma Altın FR4 PCB Kartı |
||
|---|---|---|---|
Ürün Açıklaması
FR4 PCB kartı 6 kat 8mil yeşil lehim maskesi katmanı büyük altın alan daldırma altın artı güç altın
İzin verilen maksimum katman sayısı 32'dir ve 20 katmanı aşan siparişler için ek inceleme gerekir.
Bitmiş bir panel için maksimum boyut 740'a 500 milimetredir, ancak panelin kenarlarından herhangi biri 600 milimetreden büyükse, kartın kontrol edilmesi gerekecektir.
Bitmiş bir panel için en küçük boyut 5'e 5 milimetredir.
Kullanılabilen PCB malzemeleri arasında PI + FR4, FR4, Rogers ve etch bulunur.
PCB kalınlık kapasitesi 0,2 ile 4,0 milimetre arasındadır.Kalınlık 0,2 milimetreden az veya 4 milimetreden fazla ise yeniden gözden geçirilmesi gerekir.Ayrıca 0,6 milimetre veya daha az kalınlığa sahip levhalar kalay püskürtme yüzeyine sahip olamaz.
İç ve dış taban katmanları için bakır kalınlığı 0,3/0,5 oz ile 3 oz arasında değişebilir ve 4-6 oz ilerletilebilir.
Yay ve bükülme için izin verilen tolerans %0,075'tir.
Minimum açıklık boyutu 0,15 milimetredir ve bu boyuttan daha küçük açıklıklar için çift kart gerekir.
HDI minimum delme kapasitesi 0,08 ile 0,10 milimetre arasındadır.
PCB izleme/temizleme kapasitesi 3 mil veya 0,075 milimetredir.
Mevcut PCB şekilleri yöntemleri arasında Router, V-CUT ve Delme yer alır.
Lehim maskesi kalınlık kapasitesi, standart 15-20um ile gelişmiş 35um arasında değişir.
Minimum lehim maskesi köprü genişliği kapasitesi, yeşilin minimum 4mil olması ve diğer renklerin minimum 4.8mil gerektirmesiyle, renge bağlı olarak değişir.
Lehim maskesi doldurma kapasitesi 0,1 ile 0,5 milimetre arasında değişir.
Mevcut lehim maskesi renkleri arasında yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı ve beyaz bulunur.
PCB ipek ekran renkleri beyaz, siyah içerir ve gereksinimlerinize göre özelleştirilebilir.
Soyulabilir maske kalınlığı kapasitesi 500 ile 1000 mikrometre arasında değişir.
OSP oksit film kapasitesi 0,2 ile 0,5 mikrometre arasında değişir.
| Katman | 1~32 Katman |
| Malzeme | FR4, CEM1, CEM3, Yükseklik TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, Alüminyum |
| Üretim kapasitesi | 30000 ㎡/ay |
| tahta şekli | Dikdörtgen, Yuvarlak, Yuvalar, Kesikler, Karmaşık Düzensiz |
| tahta kesme | Kesme, V Puanı, Sekme Yönlendirmeli, Karşı Batık |
| Tahta kalınlığı | 0,2~8,0 mm, Esnek 0,1-0,25 mm |
| bakır ağırlığı | 0.5oZ~12oZ |
| Lehim maskesi | Çift taraflı Yeşil LPI, Kırmızı, Beyaz, Sarı, Mavi, Siyah, Mor vb.Lehim maskesi |
| serigraf | Çift Taraflı veya Tek Taraflı Beyaz, Sarı, Siyah vb. |
| Minimum çizgi genişliği/boşluğu | 0,08 mm/3 mil |
| Maksimum kart boyutları | 25,6 inç*43,3 inç veya 650 mm*1100 mm |
| Minimum delik çapı | 0,1 mm |
| Minimum Lazer Matkap delik çapı | 0,075 mm |
| Yüzey | HASL, ENIG, Daldırma Kalay, Daldırma Gümüş, OSP,ENEPIG vb. |
| Levha kalınlığı toleransı | ± %10 |
| Minimum yuva genişliği | 0,12", 3,0 mm veya 120 mil |
| V-skoru derinliği | Levha kalınlığının %20-25'i |
| PTH Et Kalınlığı | >0,025 mm |
| PTH Delik Çapı Toleransı | ±0,076 mm |
| PTH Olmayan Delik Çapı Toleransı | ±0,05 mm |
| Delik Konum Sapması | ±0,076 mm |
Shenzhen Jieteng Circuit Co., Ltd., gelişmiş üretim ekipmanı ve teknolojisinin kullanımı yoluyla yüksek kaliteli PCB'ler sağlamaya kendini adamıştır.Şirketin deneyimli mühendis ve teknisyen ekibi, PCB'lerinin özel gereksinimlerini karşılamasını sağlamak için müşterilerle yakın işbirliği içinde çalışır.
Şirket, kalite taahhüdünün yanı sıra kaliteye de büyük önem vermektedir.müşteri servisi.Jieteng Circuit Co., Ltd., sağlamak için müşterileriyle yakın bir şekilde çalışır.kişiselleştirilmiş çözümlerve tüm süreç boyunca destekPCB üretim süreci, tasarımdan teslimata.
Genel olarak, Shenzhen Jieteng Circuit Co., Ltd. saygın ve güvenilir bir şirkettir.PCB üreticisikalite, yenilik ve müşteri hizmetlerine güçlü bir odaklanma ile.Şirketin uzmanlığıPCB üretimive müşteri memnuniyetine olan bağlılığı, onu yüksek kaliteli PCB'lere ihtiyaç duyan işletmeler ve kuruluşlar için güvenilir bir ortak haline getirir.
