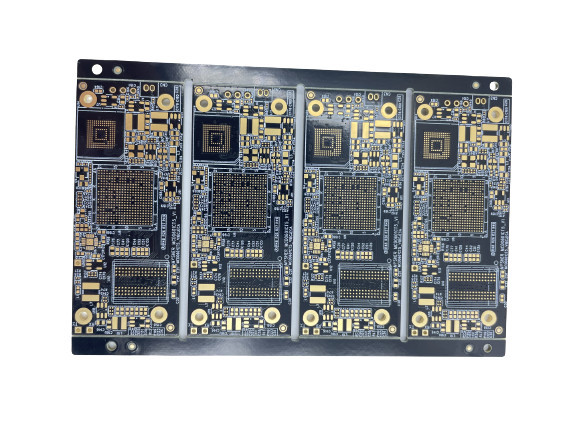

1.6mm Kalınlık 4mil BGA PCB Kartı Montajı Siyah Lehim Maskesi
| Menşe yeri | Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | FR4 |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | Boş karton, vakumlu |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | 360000 metrekare / yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Vurgulamak | BGA PCB Kurulu Montajı,1.6mm Kalınlık PCB Kurulu Montajı,Siyah Lehim Maskesi BGA Devre Kartı |
||
|---|---|---|---|
Ürün Açıklaması
BGA devre kartı PCB devre kartı 1.6mm tahta kalınlığı 4mil siyah lehim maskesi
- İGEminimum delme kapasitesi0,08 ile 0,10 milimetre arasındadır.
- PCB izleme/temizleme kapasitesi 3 mil veya 0,075 milimetredir.
- MüsaitPCB şekilleriyöntemler Yönlendirici, V-CUT ve Delme'yi içerir.
- bulehim maskesi kalınlığıkapasite, standart 15-20um'dan gelişmiş 35um'a kadar değişir.
- Minimum lehim maskesi köprü genişliği kapasitesi, yeşilin minimum 4mil olması ve diğer renklerin minimum 4.8mil gerektirmesiyle, renge bağlı olarak değişir.
- Lehim maskesi doldurma kapasitesi 0,1 ile 0,5 milimetre arasında değişir.
- Mevcut lehim maskesi renkleri arasında yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı ve beyaz bulunur.
- PCB ipek ekran renkleri beyaz, siyah içerir ve gereksinimlerinize göre özelleştirilebilir.
- Soyulabilir maske kalınlığı kapasitesi 500 ile 1000 mikrometre arasında değişir.
- OSP oksit film kapasitesi 0,2 ile 0,5 mikrometre arasında değişir.
| Katman | 1~60 Katman |
| Malzeme | FR4, CEM1, CEM3, Yükseklik TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, Alüminyum |
| Üretim kapasitesi | 30000 ㎡/ay |
| tahta şekli | Dikdörtgen, Yuvarlak, Yuvalar, Kesikler, Karmaşık Düzensiz |
| tahta kesme | Kesme, V Puanı, Sekme Yönlendirmeli, Karşı Batık |
| Tahta kalınlığı | 0,2~8,0 mm, Esnek 0,1-0,25 mm |
| bakır ağırlığı | 0.5oZ~12oZ |
| Lehim maskesi | Çift taraflı Yeşil LPI, Kırmızı, Beyaz, Sarı, Mavi, Siyah, Mor vb.Lehim maskesi |
| serigraf | Çift Taraflı veya Tek Taraflı Beyaz, Sarı, Siyah vb. |
| Minimum çizgi genişliği/boşluğu | 0,08 mm/3 mil |
| Maksimum kart boyutları | 25,6 inç*43,3 inç veya 650 mm*1100 mm |
| Minimum delik çapı | 0,1 mm |
| Minimum Lazer Matkap delik çapı | 0,075 mm |
| Yüzey | HASL, ENIG, Daldırma Kalay, Daldırma Gümüş, OSP,ENEPIG vb. |
| Levha kalınlığı toleransı | ± %10 |
| Minimum yuva genişliği | 0,12", 3,0 mm veya 120 mil |
| V-skoru derinliği | Levha kalınlığının %20-25'i |
| PTH Et Kalınlığı | >0,025 mm |
| PTH Delik Çapı Toleransı | ±0,076 mm |
| PTH Olmayan Delik Çapı Toleransı | ±0,05 mm |
| Delik Konum Sapması | ±0,076 mm |
| Lavabo delikleri | Evet |
| Kalite Standardı | IPC-A600F/MIL-STD-105D |
| Tasarım dosyası formatı | Gerber RS-274X, 274D, Eagle ve AutoCAD'S DXF,DWG |
Shenzhen Jieteng Circuit Co., Ltd. kendini kaliteye ve yeniliğe adamıştır, şirket PCB'lerinin en yüksek standartları karşılamasını sağlamak için gelişmiş üretim ekipmanı ve teknolojisinden yararlanır.Şirket, PCB'lerimizin müşterilerin özel gereksinimlerini karşılamasını sağlamak için müşterilerle yakın işbirliği içinde çalışan deneyimli mühendis ve teknisyenlerden oluşan bir ekibe sahiptir.
Kalite taahhüdünün yanı sıra şirket, müşteri hizmetlerini çok ciddiye almaktadır.Tasarımdan teslimata kadar PCB üretim süreci boyunca bireysel çözümler ve destek sağlamak için müşterilerimizle yakın bir şekilde çalışıyoruz.
Genel olarak, Shenzhen Jieteng Circuit Co., Ltd. kalite, yenilik ve müşteri hizmetlerine güçlü bir şekilde odaklanan saygın bir PCB üreticisidir.PCB üretimindeki uzmanlık ve müşteri memnuniyeti taahhüdü, bizi yüksek kaliteli PCB'lere ihtiyaç duyan işletmeler ve kuruluşlar için güvenilir bir ortak haline getiriyor.
