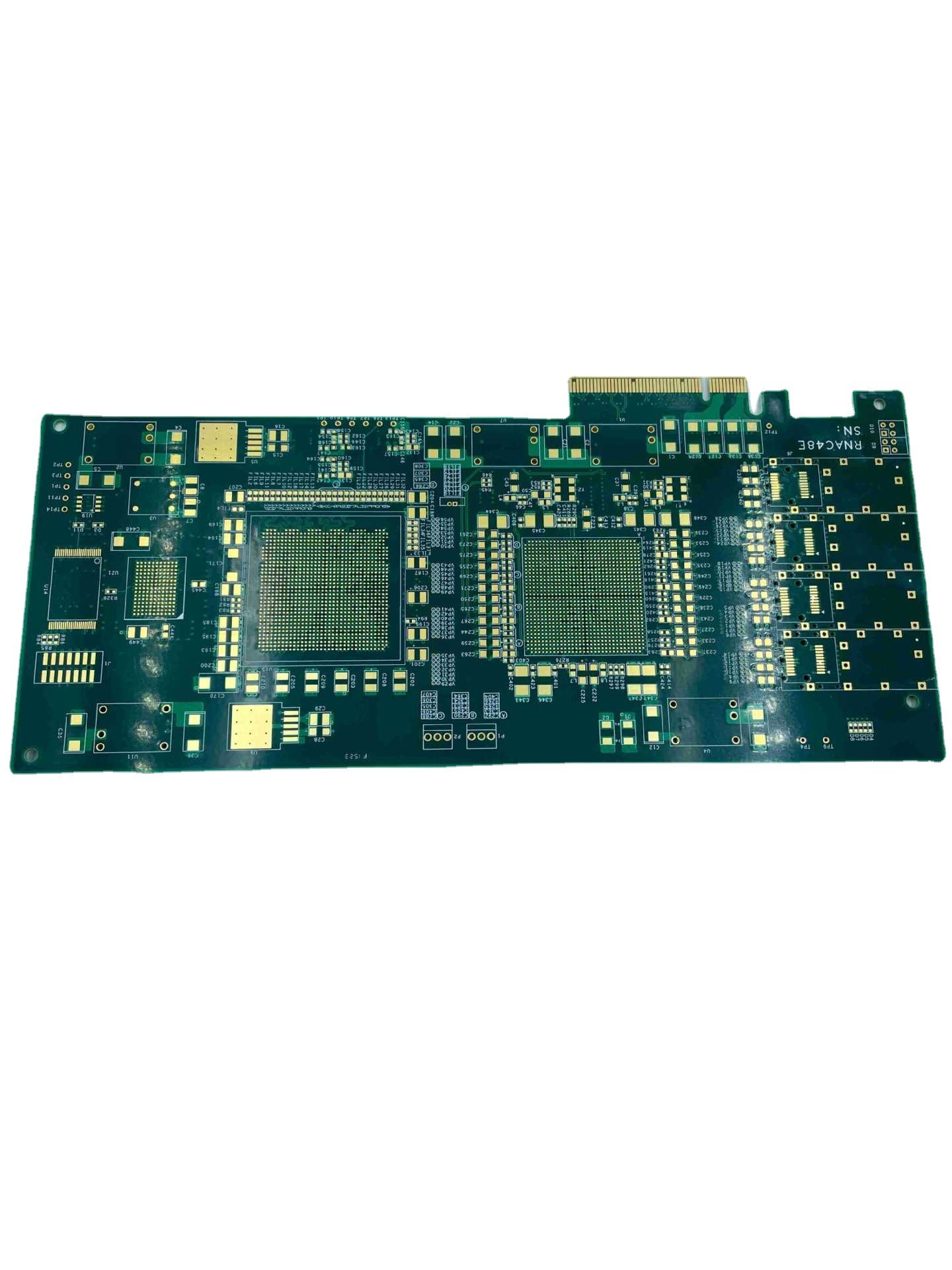

Çift Taraflı 2mm Kalınlık FR4 PCB Kartı 6mil Daldırma Altın

2mm kalınlıkta PCB kartı FR4 6mil daldırma altın

İzin verilen maksimum katman sayısı 32'dir ve 20 katmanı aşan siparişler için ek inceleme gerekir.
Bitmiş bir panel için maksimum boyut 740'a 500 milimetredir, ancak panelin kenarlarından herhangi biri 600 milimetreden büyükse, kartın kontrol edilmesi gerekecektir.
Bitmiş bir panel için en küçük boyut 5'e 5 milimetredir.
Kullanılabilen PCB malzemeleri arasında PI + FR4, FR4, Rogers ve etch bulunur.
PCB kalınlık kapasitesi 0,2 ile 4,0 milimetre arasındadır.Kalınlık 0,2 milimetreden az veya 4 milimetreden fazla ise yeniden gözden geçirilmesi gerekir.Ayrıca 0,6 milimetre veya daha az kalınlığa sahip levhalar kalay püskürtme yüzeyine sahip olamaz.
İç ve dış taban katmanları için bakır kalınlığı 0,3/0,5 oz ile 3 oz arasında değişebilir ve 4-6 oz ilerletilebilir.
Yay ve bükülme için izin verilen tolerans %0,075'tir.
Minimum açıklık boyutu 0,15 milimetredir ve bu boyuttan daha küçük açıklıklar için çift kart gerekir.
HDI minimum delme kapasitesi 0,08 ile 0,10 milimetre arasındadır.
PCB izleme/temizleme kapasitesi 3 mil veya 0,075 milimetredir.
Mevcut PCB şekilleri yöntemleri arasında Router, V-CUT ve Delme yer alır.
Lehim maskesi kalınlık kapasitesi, standart 15-20um ile gelişmiş 35um arasında değişir.
Minimum lehim maskesi köprü genişliği kapasitesi, yeşilin minimum 4mil olması ve diğer renklerin minimum 4.8mil gerektirmesiyle, renge bağlı olarak değişir.
Lehim maskesi doldurma kapasitesi 0,1 ile 0,5 milimetre arasında değişir.
Mevcut lehim maskesi renkleri arasında yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı ve beyaz bulunur.
PCB ipek ekran renkleri beyaz, siyah içerir ve gereksinimlerinize göre özelleştirilebilir.
Soyulabilir maske kalınlığı kapasitesi 500 ile 1000 mikrometre arasında değişir.
OSP oksit film kapasitesi 0,2 ile 0,5 mikrometre arasında değişir.

Shenzhen Jieteng Circuit Co., Ltd. kaliteye olan bağlılığından gurur duymaktadır ve şirket, PCB'lerinin en yüksek standartları karşılamasını sağlamak için gelişmiş üretim ekipmanı ve teknikleri kullanmaktadır.Deneyimli mühendis ve teknisyenlerden oluşan bir ekiple, PCB'lerimizin özel gereksinimlerini karşılamasını sağlamak için müşterilerimizle yakın bir şekilde çalışıyoruz.
