Yarım Delik Sert 6 Katmanlı Baskılı Devre Kartı, FR4 TG150 Enig Finish Pcb
| Menşe yeri | Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | FR4 |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | Boş karton, vakumlu |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | 150000 metrekare / yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Tahta kalınlığı | 0,2 mm-4,5 mm | Bakır Kalınlığı | 1 oz |
|---|---|---|---|
| Temel malzeme | FR-4 | Min. dak. line width hat genişliği | 3 milyon |
| Yüzey Cilası | HASL, ENIG, OSP, HASL Kurşunsuz, Daldırma altın | Maks. Panel Boyutu | 1150mm × 560mm |
| Vurgulamak | Yarım Delik Sert Baskılı Devre Kartı,3mil Baskılı Devre Kartı,FR4 TG150 Enig Finish Pcb |
||
Ürün Açıklaması

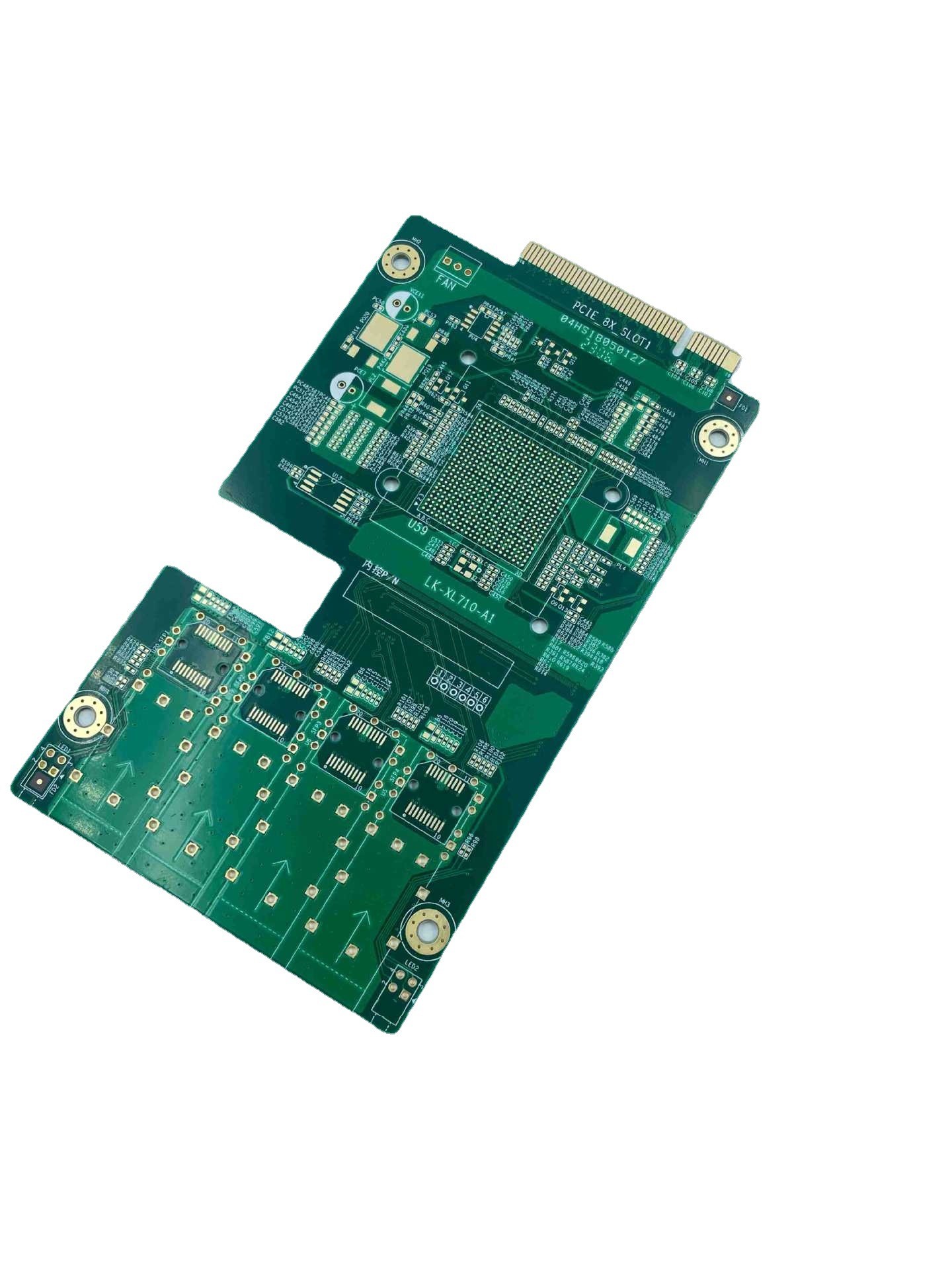

Yarım Delik Sert 6 Katmanlı Baskılı Devre Kartı FR4 TG150 Enig Finish Pcb
Yarım delikli sert 6 katmanlı baskılı devre kartı (PCB), altı alt tabaka malzemesi katmanına ve farklı katmanları birbirine bağlayan deliklerin kart boyunca yalnızca kısmen delindiği bakır izlerine sahip bir PCB'yi ifade eder.Bu, özellikle yüksek stresli ortamlarda PCB'nin güvenilirliğini ve kararlılığını artırır.
FR4 TG150, PCB üretiminde yaygın olarak kullanılan bir alt tabaka malzemesidir.Camsı geçiş sıcaklığı (Tg) 150°C'dir, bu da çalışma sırasında mekanik veya elektriksel özelliklerini kaybetmeden yüksek sıcaklıklara dayanabileceğini gösterir.Bu, onu yüksek sıcaklık uygulamaları için uygun hale getirir.
| Katmanlar | Seri üretim: 2~58 katman / Pilot çalışma: 64 katman |
| Maks.Kalınlık | Seri üretim: 394mil (10mm) / Pilot çalışma: 17,5mm |
| Malzeme | FR-4 (Standart FR4, Mid-Tg FR4,Hi-Tg FR4, Kurşunsuz montaj malzemesi), Halojensiz, Seramik dolgulu, Teflon, Poliimid, BT, PPO, PPE, Hibrit, Kısmi hibrit vb. |
| dak.Genişlik/Boşluk | İç katman: 3mil/3mil (HOZ), Dış katman: 4mil/4mil(1OZ) |
| Maks.Bakır Kalınlığı | UL sertifikalı: 6.0 OZ / Pilot çalışma: 12 OZ |
| dak.Delik büyüklüğü | Mekanik matkap: 8mil(0,2mm) Lazer matkap: 3mil(0,075mm) |
| Maks.Panel Boyutu | 1150mm × 560mm |
| En Boy Oranı | 18:1 |
| Yüzey | HASL, Daldırma Altın, Daldırma Kalay, OSP, ENIG + OSP, Daldırma Gümüş, ENEPIG, Altın Parmak |
| Özel Süreç |
Gömülü Delik, Kör Delik, Gömülü Direnç, Gömülü Kapasite, Hibrit, Kısmi hibrit, Kısmi yüksek yoğunluk, Geri delme ve Direnç kontrolü.
|
Shenzhen Jieteng Circuit Co., Ltd., Shenzhen, Çin'de bulunan bir Baskılı Devre Kartı (PCB) üreticisidir.
Şirket, tek taraflı, çift taraflı ve çok katmanlı PCB'lerin yanı sıra yüksek sıcaklık, yüksek frekans ve diğer zorlu uygulamalar için özel PCB'ler dahil olmak üzere çok çeşitli PCB çözümleri sunmaktadır.
Shenzhen Jieteng Circuit Co., Ltd. kendini kaliteye ve yeniliğe adamıştır, şirketimiz PCB'lerinin en yüksek standartları karşılamasını sağlamak için gelişmiş üretim ekipmanı ve teknolojisinden yararlanır.Müşterilerin PCB'lerinin özel gereksinimlerini karşılamasını sağlayan deneyimli mühendis ve teknisyenlerden oluşan bir ekibimiz var.
