cem-3 FR4 Çok Katmanlı PCB Devre Kartı HASL Yüzey Cilası

  • cem-3 FR4 Multilayer PCB Circuit Board HASL Surface Finishing
Menşe yeri Guangdong, Çin
Marka adı JIETENG
Sertifika ISO/TS16949/RoHS/TS16949
Model numarası PCBA
Min sipariş miktarı pazarlık edilebilir
Fiyat negotiable
Ambalaj bilgileri İç vakum paketleme, dış standart karton
Teslim süresi Teslimat için 5-8 gün
Ödeme koşulları pazarlık edilebilir
Yetenek temini Yılda 150000 Metrekare/Metrekare

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Tahta kalınlığı 0,2-6,0 mm Min. dak. line width hat genişliği 0,1 0 mm
Bakır Kalınlığı 1/2 Ons Min Temel malzeme FR-4/Alüminyum/Seramik/Cem-3
dak. Satır aralığı 0,003" Tahta tipi Sert, Esnek, Sert-esnek
Vurgulamak

0.003" Çok Katmanlı PCB Devre Kartı

,

Cem-3 Çok Katmanlı PCB Devre Kartı

,

HASL Çok Katmanlı PCB İmalatı
Mesaj bırakın
Ürün Açıklaması

FR4 Çok Katmanlı PCB Devre Kartı PCB Üreticisi



Temel ayrıntılar
Model numarası:
pcb
Anavatan:
Guangdong, Çin
Marka adı:
JIETENG
Katman sayısı:
4 Katman
Temel malzeme:
FR4
Bakır Kalınlığı:
1 oz
Tahta kalınlığı:
1,6 mm
dak.Delik büyüklüğü:
4 milyon
dak.Hat genişliği:
4 milyon
dak.Satır aralığı:
6 milyon
Yüzey Cilası:
HASL
Tahta Boyutu:
123*108mm
Maks.panel boyutu (bitmiş) (mm):
880*580
Maks.çalışma paneli boyutu (mm):
914*602
Maks.tahta kalınlığı (mm):
12
Maks.katman yukarı(L):
40
Bakış açısı:
30:1(Min. delik:0,4 mm)
Çizgi genişliği/boşluk (mm):
0,075/0,075
Geri delme yeteneği:
Evet
Arka matkap toleransı (mm):
±0,05
Presle geçme deliklerinin toleransı (mm):
±0,05
Yüzey işleme türü:
OSP, gümüş, ENIG



PCB Teknik Şartnamesi
Katman Sayısı 1,2,4 veya 6, 32 katmana kadar
Tahta Şekli Dikdörtgen,yuvarlak,yuvalar,kesikler,karmaşık,düzensiz
Tahta tipi Sert, Esnek, Sert-esnek
Pano Malzemesi FR-4 cam epoksi, FR-4 yüksek Tg, Rohs uyumlu, Alüminyum, Rogers, vb.
Tahta Kesme Kesme, V-skoru, Sekme yönlendirmeli
Tahta kalınlığı 0,2-4,0 mm, Esnek 0,01-0,25 mm
Bakır Ağırlığı 1,0, 1,5, 2,0 ons
Lehim maskesi Çift taraflı yeşil LPI, Ayrıca Kırmızı, Beyaz, Sarı, Mavi, Siyah'ı da destekler
Serigrafi Çift taraflı veya tek taraflı beyaz, sarı, siyah veya negatif
Serigrafi Minimum Çizgi Genişliği 0,006'' veya 0,15 mm
Maksimum Kart Boyutları 20 inç*20 inç veya 500mm*500mm
Minimum İz/Boşluk 0,10 mm veya 4 mil
Min Matkap Delik Çapı 0,01'', 0,25 mm veya 10 mil
Yüzey HASL, Nikel, Daldırma Altın, Daldırma Kalay, Daldırma Gümüş, OSP, vb.
Levha Kalınlığı Toleransı ±%10
Bakır Ağırlık Toleransı ± 0,25 ons
Minimum Yuva Genişliği 0,12'', 3,0 mm veya 120 mil
V-Skor Derinliği Levha kalınlığının %20-25'i
Tasarım Dosyası Formatı Gerber RS-274,274D,Eagle ve AutoCAD'in DXF,DWG'si

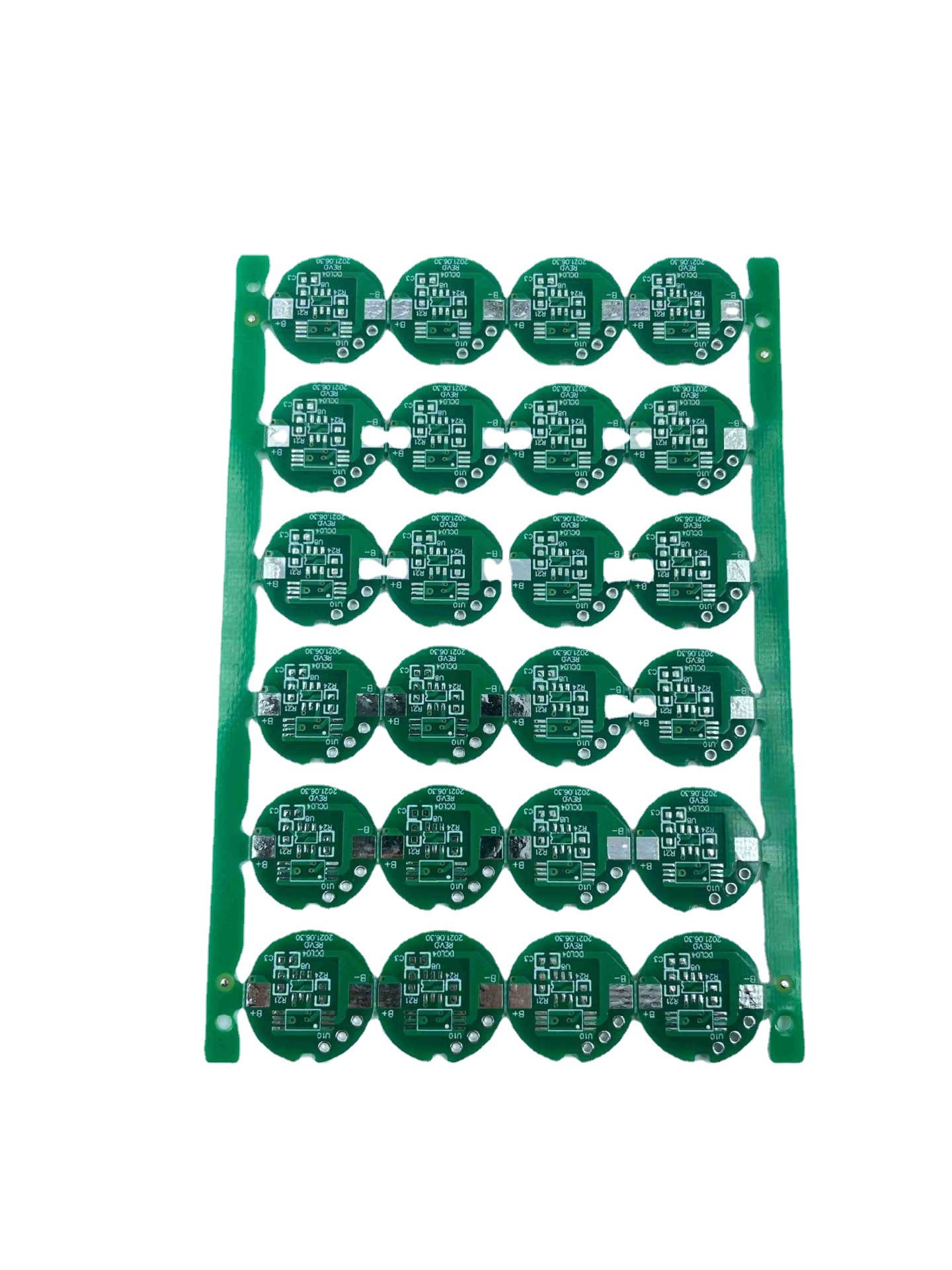

cem-3 FR4 Çok Katmanlı PCB Devre Kartı HASL Yüzey Cilası 0
