FR4 TG180 Çok Katmanlı Baskılı Devre Kartı Daldırma Altın İşlemi
| Menşe yeri | Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | FR4 |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | Boş karton, vakumlu |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | 150000 metrekare / yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Temel malzeme | FR-4 | Lehim maskesi | Siyah Yeşil Mavi |
|---|---|---|---|
| Malzeme | Yükseklik TG | Renk | Yeşil |
| Vias yeteneği takma | 0,2-0,8 mm | Özel gereksinimler | Bakır dolgulu yollar ve tedarik edilen yığınlama |
| Vurgulamak | TG180 Çok Katmanlı Baskılı Devre Kartı,Yeşil Çok Katmanlı Baskılı Devre Kartı,FR4 PCB Kurulu Montajı |
||
Ürün Açıklaması

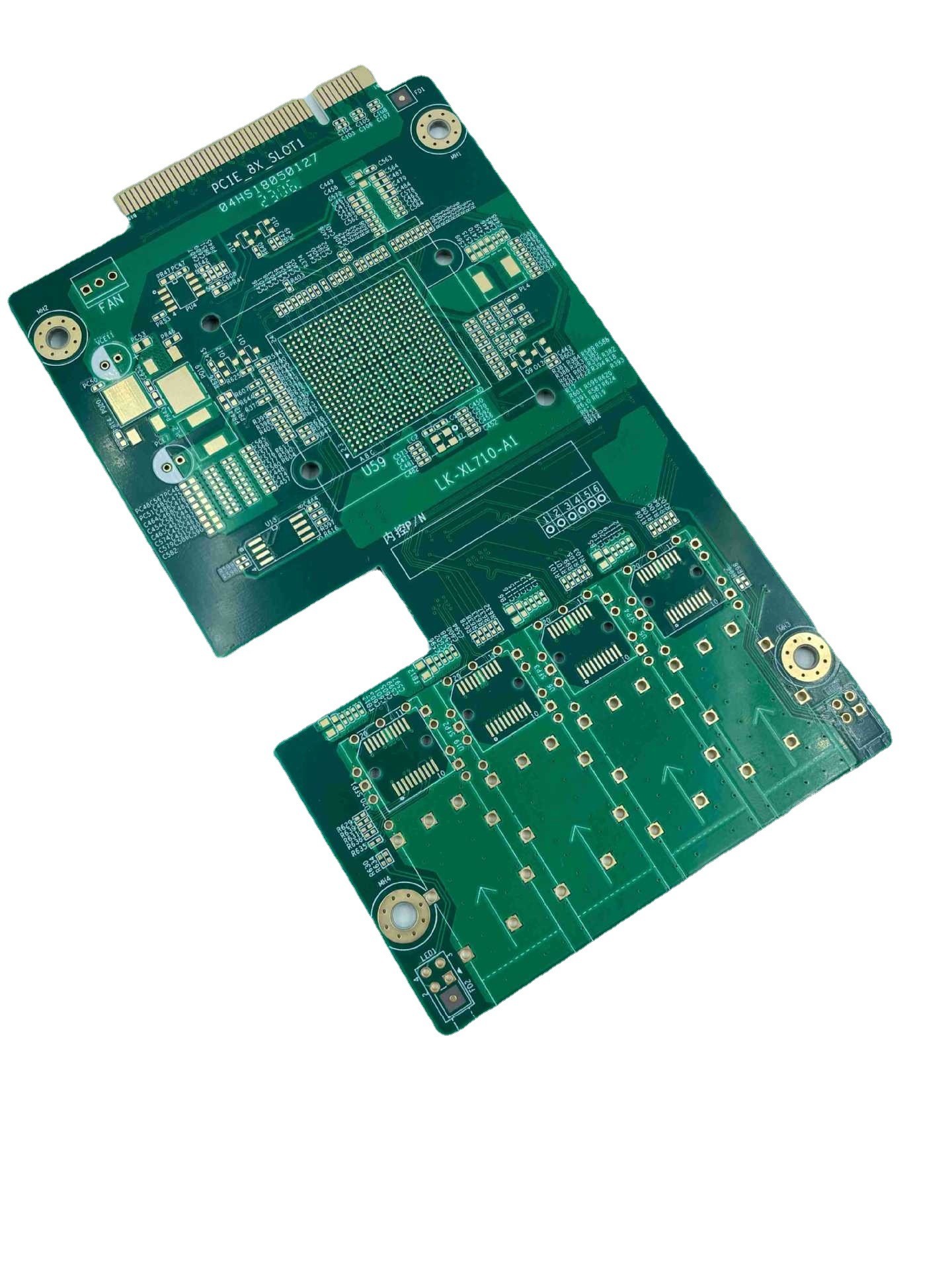

FR4 TG180 çok katmanlı baskılı devre daldırma altın süreci
FR4 TG180, baskılı devre kartlarının (PCB'ler) üretiminde kullanılan özel bir alt tabaka malzemesidir.Camsı geçiş sıcaklığı (Tg) 180°C'dir, bu da çalışma sırasında mekanik veya elektriksel özelliklerini kaybetmeden yüksek sıcaklıklara dayanabileceğini gösterir.FR4 TG180 malzemesiyle yapılan çok katmanlı bir PCB, genellikle 4 ila 16 katman veya daha fazla olmak üzere ikiden fazla katmana sahip bir PCB'yi ifade eder.Çok katmanlı bir FR4 TG180 PCB'nin kesin özellikleri ve spesifikasyonları üreticiye bağlı olacaktır, ancak bazı ortak özellikler şunları içerebilir:
Çok Katmanlı Sayı: Çok katmanlı FR4 TG180 PCB'ler tipik olarak tek veya iki katmanlı PCB'lerden daha fazla katmana sahiptir, bu da işlevsellik ve karmaşıklık katar.
Yüksek Isı Direnci: FR4 TG180 malzemesi yüksek ısı direncine sahiptir ve yüksek sıcaklık uygulamaları için uygundur.
Daha sıkı empedans kontrolü: Çok katmanlı FR4 TG180 PCB'ler, özellikle yüksek hızlı dijital ve RF uygulamaları için önemli olan daha sıkı empedans kontrolüne sahip olabilir.
Yüksek frekans performansı: FR4 TG180 malzemesi iyi bir yüksek frekans performansına sahiptir ve yüksek hızlı sinyal iletimi gerektiren durumlar için uygundur.
Daha küçük yol boyutları: Çok katmanlı FR4 TG180 PCB'ler daha küçük yol boyutları kullanarak yoğunluğu artırır ve sinyal girişimini azaltır.
Genel olarak, çok katmanlı FR4 TG180 PCB, yüksek sıcaklık, yüksek hızlı sinyal iletimi ve empedans kontrolünün önemli olduğu çok çeşitli uygulamalar için uygun, yüksek performanslı bir PCB'dir.
| PCB Katmanı | Çok Katmanlı Baskılı Devre kartı (12L) |
| PCB yüzeyi bitmiş | Daldırma altın 2u" (3 - 5 µm Nikel üzerinde 0,05 - 0,1 µm altın.) ve altın parmak |
| PCB malzeme gereksinimi | FR4, TG180 |
| PCB kalınlığı bitmiş | 2,2 mm bitmiş, +/-10% |
| En küçük delik boyutu | 0,20 mm |
| PCB lehim direnci | 2 taraf, mavi |
| PCB serigrafi rengi | 2 taraf, beyaz |
| Dış tabakanın bakır ağırlığı | 1 oz (35µm) Bitmiş Bakır Ağırlığı |
| İç tabakanın bakır ağırlığı | 1/2 ons (18µm) Temel Ağırlık |
| Özel gereksinimler | Bakır dolgulu yollar ve tedarik edilen yığınlama |
