8 Katmanlı Daldırma Altın Empedans PCB Kartı Prototip FR4 S1150G
| Menşe yeri | Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | FR4 |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | Boş karton, vakumlu |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | 150000 metrekare / yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Temel malzeme | FR-4 | Bakır Kalınlığı | 1 oz |
|---|---|---|---|
| Tip | Elektronik kart | Lehim maskesi rengi | Yeşil |
| PCB Kurulu kalın | 1,6 mm | Min. dak. line distance/space çizgi mesafesi/boşluğu | 4/4mil |
| Vurgulamak | Daldırma Altın PCB Kartı Prototipi,8 Katmanlı PCB Kartı Prototipi,1 OZ PCB Kartı Montajı |
||
Ürün Açıklaması

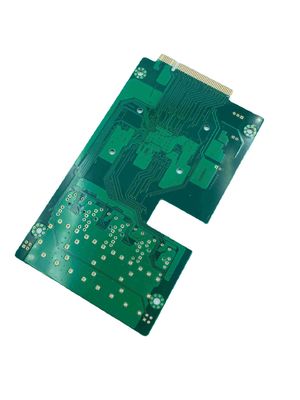

8 katmanlı daldırma altın empedans kartı PCB kartı prototipi FR4 S1150G
8 katmanlı PCB devre kartı
PCB Kalınlık Kapasitesi: PCB'nin kalınlığı 0,2 ila 4,0 mm arasında değişebilir.Ancak, 0,2 mm'den ince veya 4 mm'den kalın levhaların gözden geçirilmesi gerekir.Kart kalınlığı 0,6 mm veya daha azsa, PCB'de HASL yüzey kaplaması olamaz.
Bakır kalınlığı: İç ve dış taban bakır katmanlarının minimum kalınlığı 0,3/0,5 oz'a, maksimum kalınlık 3 oz'a ve ileri seviye 4-6 oz'a ulaşabilir.
Eğilme ve Bükülme Toleransı: PCB'nin %0,075'lik bir bükülme ve bükülme toleransı vardır.
Minimum delik boyutu: PCB'nin minimum delik boyutu 0,15 mm olabilir, ancak delikleri 0,15 mm'den küçük olan kartların gözden geçirilmesi gerekir.
HDI minimum delme kapasitesi: PCB minimum delme boyutu 0,08-0,10 mm'dir.
PCB izleme/temizleme kapasitesi: 3mil'e (0,075 mm) kadar PCB izleme/temizleme kapasitesi.
PCB Outline Yöntemi: PCB Outline yönlendirme, V-CUT veya zımbalama kullanabilir.
Lehim Maskesi Kalınlığı Kapasitesi: PCB'ler, 15-20um standart lehim maskesi kalınlığına veya 35um premium kalınlığa sahip olabilir.
Minimum lehim maskesi köprü genişliği kapasitesi: Minimum lehim maskesi köprü genişliği kapasitesi, yeşil için 4 milyon ve diğer renkler için 4,8 milyondur.
Lehim maskesi doldurma yeteneği: PCB, 0,1-0,5 mm çapında lehim maskesi doldurma deliklerine sahip olabilir.
Lehim maskesi rengi: Lehim maskesi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz veya diğer renkler olabilir.
PCB serigraf baskı: PCB serigrafi baskı beyaz, siyah olabilir veya diğer renkler gereksinimlere göre seçilebilir.
| Katman sayıları: | 8 katman | Devre kartı laminatı: | FR4 |
| Farklı Bakır kalınlığı: | 1/1/1/1 OZ | PCB Kurulu kalın: | 1,6 mm |
| En küçük Mekanik delme deliği: | 0,20 mm | dak.hat mesafesi/boşluk: | 4/4mil |
| Lehim maskesi rengi: | Yeşil renk KSM | Efsanelerin rengi: | Beyaz renk |
| PCB yüzeyi bitti: | Daldırma Altın | Pano profili: | Frezeleme |
| PCB Kartı Uygulaması: | endüstriyel kontrol | ||
| Özel gereksinim talep etmek: | empedans kontrolü | ||
Shenzhen Jieteng Circuit Co., Ltd.
Çeşitli PCB devre kartlarının üretiminde uzmanlaşmak
