Tek ve Çift Taraflı ve Çok Katmanlı Uzaktan Kumanda Düğmesi Devre Kartı Özel
| Menşe yeri | Guangdong, Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | PCBA |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | İç vakum paketleme, dış standart karton |
| Teslim süresi | Teslimat için 5-8 gün |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | Yılda 150000 Metrekare/Metrekare |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| dak. Satır aralığı | 4 milyon | Min. dak. line width hat genişliği | 0,1 mm/4 mil |
|---|---|---|---|
| dak. Delik büyüklüğü | 0,2 mm | Yüzey Cilası | HASL |
| Ürün adı | AC110V 220V Kızılötesi Led Pcb Kartı | Tahta kalınlığı | 0,2-6 mm |
| Vurgulamak | 4mil Düğme Devre Kartı,Çok Katmanlı Düğme Devre Kartı,AC110V Çok Katmanlı Baskılı Devre Kartı |
||
Ürün Açıklaması

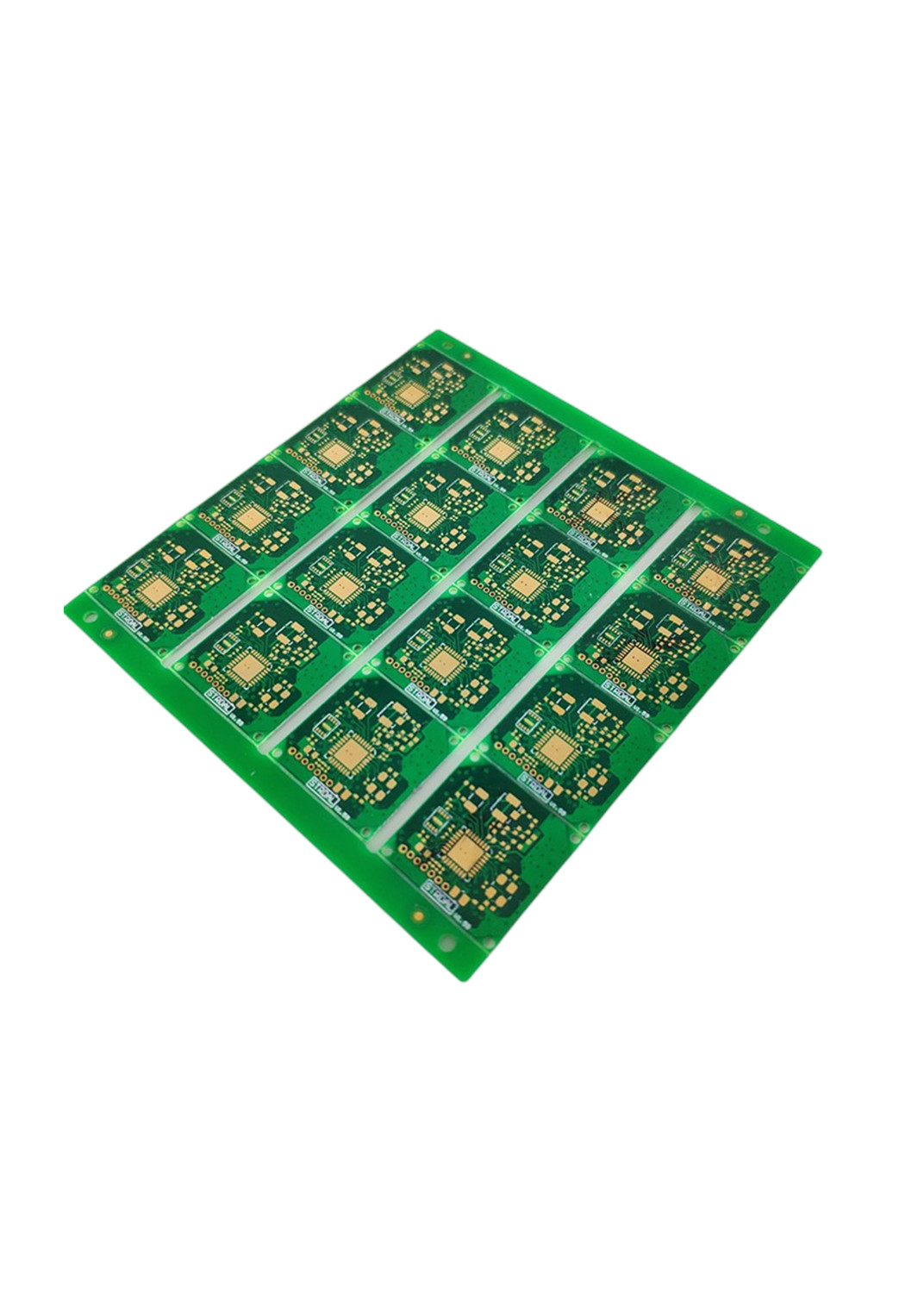

Fabrika doğrudan prova özel tek ve çift taraflı ve çok katmanlı uzaktan kumanda düğmesi devre PCB kartı
Temel ayrıntılar
| Öğeler | parametreler |
| Çift taraflı/Mulyti-katmanlı | |
| Maksimum panel boyutu | 32'*20'(800mm*508mm) |
| Minimum iz/boşluk IL | 0,075 mm/0,075 mm(3mil/3mil) |
| İç tabakanın bir tarafında minimum dairesel halka | 3 mil(0,075 mm) |
| Maksimum Cu ağırlığı OL | 6oz(210um) |
| Maksimum Cu ağırlığı 1L | 12oz(420um) |
| Bitmiş tahta kalınlığı | 0,20-6 mm |
| katman sayısı | 2-32L |
| Katmandan katmana kayıt | ±3mil(±76um) |
| Minimum bitmiş delik çapı | HDI için 0,15 mm(6mil),0,1mm(4mil) |
| Delik konumu Doğruluğu | ±2mil(±50um) |
| Slot hloe Toleransı | ±3mil(±75um) |
| PTH çap toleransı | ±2mil(±50um) |
| NPTH çap toleransı | ±1mil(25±um) |
| Maks En Boy oranı PTH | 10:1 |
| Deliklerin duvarındaki bakır | 0.4-2mil(10-50um) |
| Grafik desen kayıt toleransı | ±3mil(0,075um) |
| Minimum iz/boşluk 1L(mil)-bakır ağırlığına bağlıdır | 3mil/3mil(75um/75um) |
| İz Dağlama toleransı | ±1mil(±25um) |
PCB uygulaması:
Tüketici Elektroniği: Bu kartlar, akıllı telefonlar, tabletler, dizüstü bilgisayarlar, televizyonlar ve oyun konsolları gibi tüketici elektroniğinin ayrılmaz bileşenleridir.
Otomotiv: PCB panoları, motor kontrol üniteleri, bilgi-eğlence sistemleri ve güvenlik sistemleri gibi otomotiv uygulamalarında kullanılmaktadır.
Havacılık ve Savunma: Bu kartlar, uydular, radar sistemleri ve haberleşme sistemleri gibi havacılık ve savunma uygulamalarında önemli bileşenlerdir.
Tıbbi Cihazlar: PCB kartları, kalp pilleri, monitörler ve görüntüleme ekipmanı gibi tıbbi cihazlarda kritik bileşenlerdir.
Endüstriyel Otomasyon: Bu kartlar, kontrol sistemleri, sensörler ve robotik gibi endüstriyel otomasyon uygulamalarında yaygın olarak kullanılmaktadır.
LED Aydınlatma: LED'lerin parlaklığını ve rengini kontrol etmek için LED aydınlatma uygulamalarında PCB panoları gereklidir.
