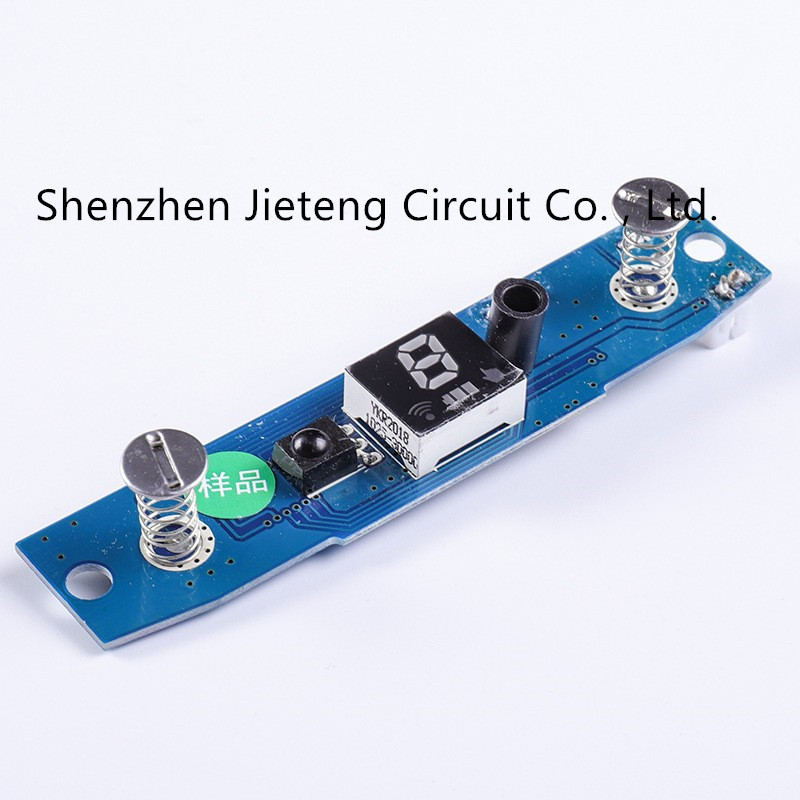

JIETENG FR4 CTI300 Çok Katmanlı Baskılı Devre Kartı Montaj Hizmetleri
| Menşe yeri | Guangdong, Çin |
|---|---|
| Marka adı | JIETENG |
| Sertifika | ISO/TS16949/RoHS/TS16949 |
| Model numarası | PCBA |
| Min sipariş miktarı | pazarlık edilebilir |
| Fiyat | negotiable |
| Ambalaj bilgileri | 1.İç: PCB: Vakum Paketleme PCBA: ESD Paketleme 2.Dış: Standart ihracat kartonu 3.Özelleştirilmiş pak |
| Teslim süresi | 3-10 gün içinde teslim |
| Ödeme koşulları | pazarlık edilebilir |
| Yetenek temini | Ayda 200000 Adet / Adet |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Temel malzeme | FR-4, FR-4 | Bakır Kalınlığı | 1/2 oz min; 1/2 ons min; 12 oz max maks. 12 ons |
|---|---|---|---|
| Tahta kalınlığı | 0.2mm-6mm(8mil-126mil) | Min. dak. line width hat genişliği | 0,075 mm(3mil) |
| Vurgulamak | CTI300 Çok Katmanlı Baskılı Devre Kartı,JIETENG Çok Katmanlı Baskılı Devre Kartı,JIETENG devre kartı montaj hizmetleri |
||
Ürün Açıklaması
Olay veri kaydedici PCBA çözüm geliştirme APP yazma PCB Yüksek Frekans Kartı
Temel ayrıntılar
| PCB Üretim Kapasitesi | |
| Öğe | Şartname |
| Malzeme | FR-4,FR1,FR2;CEM-1, CEM-3, Rogers,Teflon, Arlon, Alüminyum Taban, Bakır Taban, Seramik, Çanak çömlek vb. |
| Notlar | Yüksek Tg CCL Mevcuttur(Tg>=170℃) |
| Kaplama Levhası Kalınlığı | 0,2 mm-6,00 mm(8mil-126mil) |
| Yüzey | Altın parmak(>=0.13um), Daldırma Altın(0.025-0075um), Altın Kaplama(0.025-3.0um), HASL(5-20um), OSP(0.2-0.5um) |
| Şekil | Yönlendirme,Yumruk,V kesim,Pah |
| Yüzey İşlem | Lehim Maskesi (siyah, yeşil, beyaz, kırmızı, mavi, kalınlık>=12um, Blok, BGA) |
| Serigrafi (siyah, sarı, beyaz) | |
| Soyulabilen maske (kırmızı, mavi, kalınlık>=300um) | |
| Asgari Çekirdek | 0,075 mm(3mil) |
| Bakır Kalınlığı | 1/2 ons min;maks. 12 ons |
| Minimum İz Genişliği ve Satır Aralığı | 0,075 mm/0,075 mm(3 milyon/3 milyon) |
| CNC Delme için Minimum Delik Çapı | 0,1 mm(4mil) |
| Delme için Minimum Delik Çapı | 0,6 mm(35 mil) |
| En büyük panel boyutu | 610mm * 508mm |
| Delik Konumu | +/-0.075mm(3mil) CNC Delme |
| İletken Genişliği(W) | +/-0,05mm(2mil) veya orijinalin +/-%20'si |
| Delik Çapı(H) | PTHL:+/-0,075 mm(3 mil) |
| PTHL Olmayan:+/-0,05mm(2mil) | |
| Anahat Toleransı | +/-0,1 mm(4mil)CNC Yönlendirme |
| Çözgü ve Büküm | %0,70 |
| Yalıtım direnci | 10Kohm-20Mohm |
| İletkenlik | <50ohm |
| Test Gerilimi | 10-300V |
| Panel Boyutu | 110x100mm(dk) |
| 660 x 600mm(maks) | |
| Katman katmanı yanlış kayıt | 4 katman: 0,15 mm(6 mil) maks. |
| 6 katman: 0,25 mm(10 mil) maks. | |
| Bir iç katmanın devre düzenine delik kenarı arasındaki minimum boşluk | 0,25 mm(10mil) |
| Pano taslağı ile bir iç katmanın devre düzeni arasındaki minimum boşluk | 0,25 mm(10 mil) |
| Levha kalınlığı toleransı |
4 katman:+/-0.13mm(5mil) |
