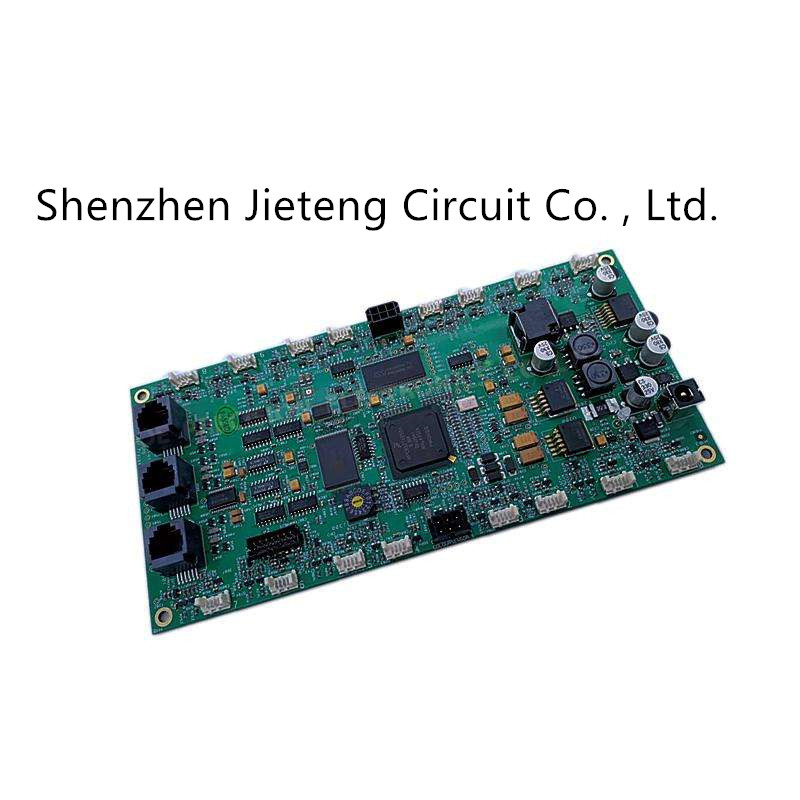

OEM 18um-70um Esnek Baskılı Devre Kartı PCB Montajı

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
Menşe yeri Guangdong, Çin
Marka adı JIETENG
Sertifika ISO/TS16949/RoHS/TS16949
Model numarası Rogers FR4
Min sipariş miktarı pazarlık edilebilir
Fiyat negotiable
Ambalaj bilgileri Boş kartonlarda vakum paketleme
Teslim süresi 5-8 gün teslimat
Ödeme koşulları pazarlık edilebilir
Yetenek temini Yılda 150000 Metrekare/Metrekare

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Tahta kalınlığı 1,6 mm Temel malzeme ÇEM-1
Min. dak. line spacing satır aralığı 0,2 mm Lehim maskesi rengi Yeşil
Test hizmeti E-Sınav Pcb standardı IPC-A-610 D
Vurgulamak

18um esnek baskılı devre kartı

,

70um esnek baskılı devre kartı

,

18um baskılı devre tertibatı
Mesaj bırakın
Ürün Açıklaması

PCB kartı üreticileri çok katmanlı baskılı devre kartlarını bir araya getiriyor

Temel ayrıntılar

Tip:
tüketici elektroniği pcba
Anavatan:
Guangdong, Çin
Tedarikçi Türü:
OEM/ODM
Bakır Kalınlığı:
18-70um
Temel malzeme::
FR4
Kalınlık::
0,4/0,6/0,8/1,0/1,2/1,6/2,0 ..
En küçük diyafram açıklığı::
0,2 mm
Yüzey işleme::
OSP, kalay, püskürtme, altın kaplama





















PROJE
İŞLEME KAPASİTESİ
DETAYLI SÜREÇ AÇIKLAMASI
Üretim Katmanı Numarası
1~10 kat
Tasarım belgelerine göre, 1~10 kat delikli plaka yapılabilir.
En büyük boy
600x600mm
Boyut, aşağıdaki V-kesim makinesini geçmek için çok büyük.
En küçük beden
7x7mm
7mm'nin gözden geçirilmesi gerekiyor
Kontur Toleransı
±0,15 mm
V kesimli plaka şekil toleransı 0,15 mm
Plaka Kalınlığı Spesifikasyonu
0,4~3,2 mm
0,4/0,6/0,8/1,0/1,2/1,6/2,0 ..
Kalınlık Toleransı
±%10
Bakır biriktirme, lehim direnci, kalay püskürtme ve diğer işlemler plaka kalınlığını etkiler.
Çizgi Genişliğini Sınırla
5 mil(0,127 mm)
Çizgi genişliği mümkün olduğunca 6mil(0.15mm)'den büyük.
Hat Mesafesini Sınırla
5 mil(0,127 mm)
Satır aralığı mümkün olduğunca 6 milimetreden (0,15 mm) fazla olmalıdır.
Bitmiş Bakır Kalınlığı
1oz(35um)
1oz, 20z ve 3oz'a yükseltilebilen geleneksel çelik kalınlığıdır.
Mekanik Delme
0,25~6,3 mm
0,25 minimum diyafram ve 6,3 maksimum diyaframdır.
Delik Toleransı
± 0,075 mm
Bu tolerans, izin verilen nitelikli aralık içindedir.
Asgari Karakter
Genişlik ≥0,15 mm/ yükseklik ≥ 0,85 mm
Karakterler çok küçük, bu da belirsizliğe yol açabilir.
Çizgiden Şekle Mesafe
≥12mil(0,3 mm)
Gong veya V şeklinde kesim yaparken güvenli bir mesafe bırakın.
Kaynak Dayanımı Tipi
Işığa duyarlı mürekkep/mat mürekkep
Yeşil/mavi/beyaz/siyah/kırmızı/mor yağ
Boşluksuz Yapboz
Omm
Yükleme sevkiyatı sırasında, ara boşluk 0'dır.
Aralıklı Bulmaca
1,5 mm
Ekleme aralığı 1,5 mm'den az olduğunda gong kenarının zorluğu artacaktır.



OEM 18um-70um Esnek Baskılı Devre Kartı PCB Montajı 0
