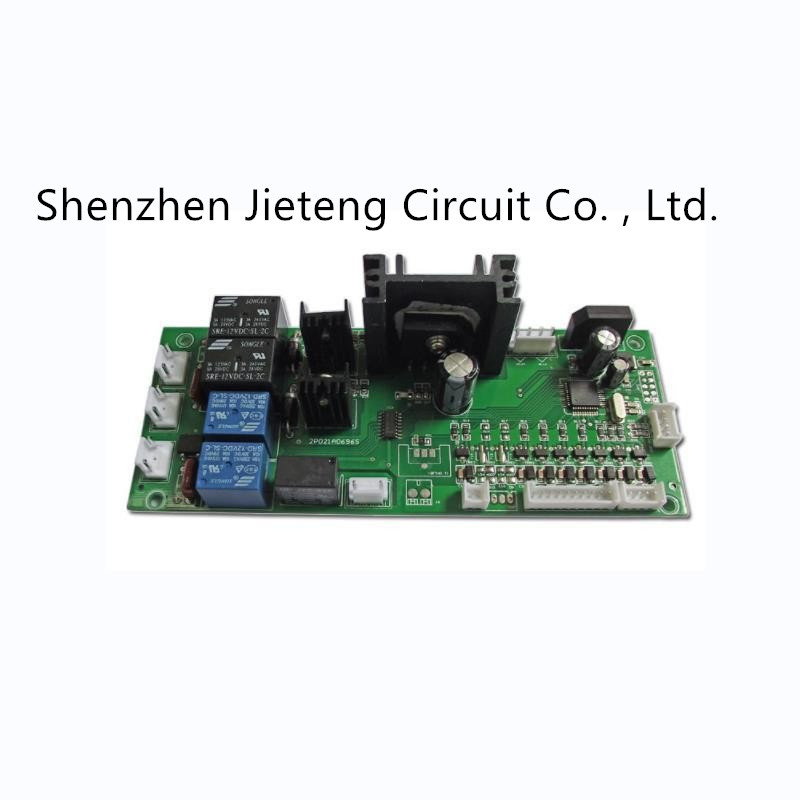

Yüksek Yoğunluklu Ara Bağlantı HDI Kartı PCB SMT Montajı 12 Katman

  • High Density Interconnect HDI Board PCB SMT Assembly 12 Layer
Menşe yeri Guangdong, Çin
Marka adı JIETENG
Sertifika ISO/TS16949/RoHS/TS16949
Model numarası PCBA
Min sipariş miktarı pazarlık edilebilir
Fiyat Negotiable
Ambalaj bilgileri Vakum ESD torbası
Teslim süresi 3-7 gün teslimat
Ödeme koşulları pazarlık edilebilir
Yetenek temini Aylık 50000 Metrekare/Metrekare

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
İsim PCB Kart Üretimi Hizmet Tek noktadan anahtar teslimi hizmet
Pcb standardı PCBA Devre Kartı Katmanlar 1-58 katman
Vurgulamak

12 Katmanlı PCB SMT Düzeneği

,

HDI PCB SMT Düzeneği

,

12 Katmanlı hdi devre kartları
Mesaj bırakın
Ürün Açıklaması

 Tedarik HDI kartı 12 katmanlı isteğe bağlı seviye kartı 10 katmanlı Rogers Askeri Kurulu reçine fiş deliği devre kartı

Temel ayrıntılar
Model numarası:
HDI PCB'si
Tip:
anakart pcba
Anavatan:
Guangdong, Çin
Marka adı:
JIETENG
Tedarikçi Türü:
ODM/OEM
Bakır Kalınlığı:
1 oz
Ürün adı:
Yüksek Yoğunluklu Ara Bağlantı PCB'leri
Özellik:
Teknik özellik
Katman sayısı:
4- 22 kat standart, 30 kat gelişmiş
Malzemeler:
FR4 standardı,FR4 yüksek performans,Halojensiz FR4,Rogers
Bakır ağırlıklar (bitmiş):
18μm-70μm
Minimum iz ve boşluk:
0,075 mm / 0,075 mm
PCB kalınlığı:
0.40mm-3.20mm



Minimum mekanik matkap:
0,15 mm





Özellik
Teknik özellik
Katman sayısı
4 – 22 katman standart, 30 katman gelişmiş
Teknolojinin öne çıkan özellikleri
Standart panolardan daha yüksek bağlantı yastığı yoğunluğuna, daha ince çizgilere/boşluklara, daha küçük geçiş deliklerine ve mikro geçişlerin yalnızca belirli katmanlara nüfuz etmesine ve ayrıca yüzey yastıklarına yerleştirilmesine izin veren yakalama yastıklarına sahip çok katmanlı panolar.
HDI yapıları
1+N+1, 2+N+2, 3+N+3,4+N+4, Ar-Ge'deki herhangi bir katman
Malzemeler
FR4 standardı, FR4 yüksek performans, Halojensiz FR4, Rogers
Bakır ağırlıklar (bitmiş)
18μm – 70μm
Minimum iz ve boşluk
0,075 mm / 0,075 mm
PCB kalınlığı
0,40 mm – 3,20 mm
maksimum boyutlar
610 mm x 450 mm;lazer delme makinesine bağlıdır
Mevcut yüzey kaplamaları
OSP, ENIG, Daldırma kalay, Daldırma gümüş, Elektrolitik altın, Altın parmaklar
Minimum mekanik matkap
0,15 mm
Asgari lazer matkap
0,10 mm standart, 0,075 mm gelişmiş

Yüksek Yoğunluklu Ara Bağlantı HDI Kartı PCB SMT Montajı 12 Katman 0
